[Hysterezní křivka]
Hysterezní křivka
Hysterezní křivka ukazuje vztah mezi hustotou indukovaného magnetického toku (B) a silou magnetického pole (H)
Hysterezní nebo BH křivka poskytuje náhled následujících magnetických vlastností:
křivka magnetizace/demagnetizace - křivka BH = hysterezní křivka
Při pravidelném střídání externího magnetického pole H probíhá magnetizace feromagnetického materiálu podle magnetizační křivky. Proces podle modré křivky dodržujeme hned od začátku (viz obrázek níže), počínaje „panenským“ materiálem bez magnetizace.
Po dosažení saturační hustoty toku s intenzitou magnetického pole Hs se magnetizace dále nezvyšuje.
Zbytková síla pole BR
Pokud se pole obrátí, magnetizace se při hodnotě intenzity síly pole H = 0 zcela nesníží na nulu. Existuje zbytková síla pole BR, protože se „Weissovy domény“ ještě nevrátily do původního stavu.
Koercitivní síla pole Hc
Pouze tehdy, když síla externě aplikované síly pole dosáhne opačně směrované hodnoty – koercitivní síla pole Hc – bude se magnetizace B rovnat nule a produkt bude demagnetizován. Oblast smyčky, která prošla střídavou magnetizací, je míra ztráty. Materiály s nízkými hodnotami Hc, a proto malými smyčkami hystereze, se nazývají magneticky měkké materiály. Pokud je hodnota Hc velmi vysoká, nazývají se magneticky tvrdé materiály.
Ve feromagnetickém materiálu je přítomna „Hystereze“. To můžete pozorovat také na obrázku níže. Síla magnetického pole H se zobrazuje na ose x a úroveň magnetizace (hustota magnetického toku) B se zobrazuje na ose y. Pokud neexistuje žádné magnetické pole, na začátku neexistuje žádná magnetizace a nacházíme se na počátku grafu.
Po vystavení vlivu magnetického pole se feromagnetický materiál stane magnetickým. To pokračuje, dokud všechny „Weissovy domény“ v materiálu nebudou mít stejnou orientaci. Materiál je nyní na své maximální magnetizaci a zvýšení magnetického pole nemá žádný další vliv na stupeň magnetizace. Pokud snížíme intenzitu magnetického pole, Weissovy domény si většinou zachovají svoji polohu.
Jakmile se pole stane více záporným, změní směr také celá magnetizace. To pokračuje, dokud nebudou všechny spiny orientovány v opačném směru a magnetizace nebude převrácena. Nyní je produkt demagnetizován.
Prohlédněte si video na YouTube: Hustota toku v závislosti na vzdálenosti (EN)

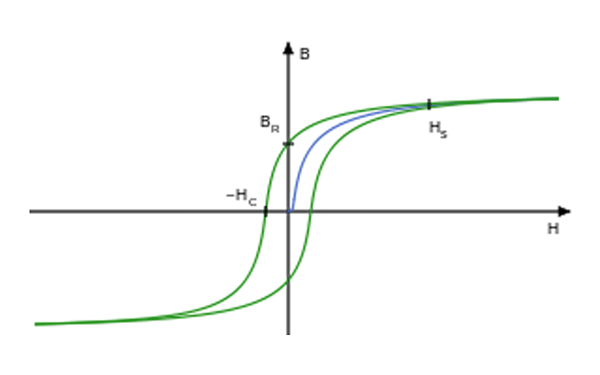

Hysterezní křivka (křivka BH)
