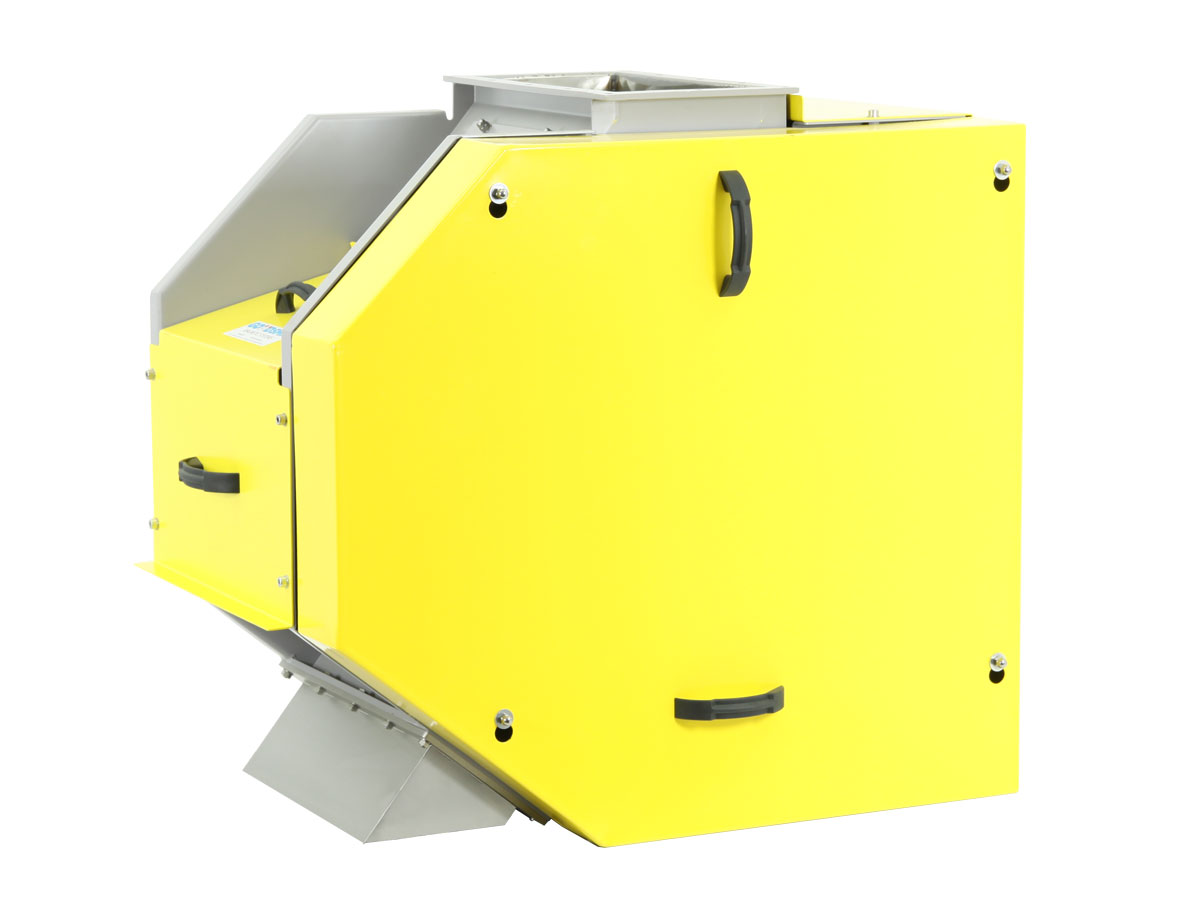

Kaskádové magnety

Robustní kryt ve tvaru kaskády nutí produkt procházet v blízkosti 3 deskových magnetů. Protože jsou tyto magnety umístěny mimo skluz produktu, potrubí není zablokované. Tímto způsobem lze zpracovat vysoké kapacity a dosáhnout vysoké efektivity separace. Kaskádové magnety filtrují železné kontaminanty o velikosti 0,5 až 50 mm z volně proudících hrubých toků produktu a jsou automaticky čištěny. Příklady použití: sypké materiály, krmivo pro zvířata, výroba plastů, keramická a recyklační odvětví.

Přečtěte si více Méně čtěte

Výsledky vyhledávání

[Text stránky s výsledky vyhledávání ]

Vaše výsledky v: stránkách, produktech a dokumentech

Posuňte se, abyste viděli vše. Nenašli jste, co jste hledali?
Zkuste jiný vyhledávací výraz nebo nás kontaktujte.

Myslel jsi: {{suggestion.Description}} , ?
Hledaný výraz: {{webshop.searchValue}}
Filtry: {{filter.filter}}

stránky ({{webshop.productPagesTotalCount}})

Sortiment

{{webshop.totalItems | number}} {{'Položky' | lowercase}}

Nebyly nalezeny žádné výsledky

Prodej
Nový
{{item.Description}}
Číslo výrobku:
Skladem: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Produktový klíč: Nalezen v
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Cena
Množství
Cena za jednotku
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}

Prodej
Nový
{{item.Description}} {{item.Description}} {{item.Description}}

Číslo výrobku:
Skladem:
Skladem: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Produktový klíč:
Nalezen v
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Cena
Množství
Cena za jednotku
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}
Konfigurovat

Dokumenty k produktům ({{webshop.productDocumentTotalCount}})

{{item.DocumentName}}
[Text stránky s výsledky vyhledávání ]

Vaše výsledky v: stránkách, produktech a dokumentech

Posuňte se, abyste viděli vše. Nenašli jste, co jste hledali?
Zkuste jiný vyhledávací výraz nebo nás kontaktujte.

Použití: Pro vysokokapacitní toky hrubých produktů

Kaskádové magnety filtrují železné kontaminanty, jako je železo a ocel, z granulátů, vláken a méně zpracovaných toků produktu ve vysokokapacitních potrubích s volně se sypajícím materiálem. Používají se často pro sypké materiály, krmivo pro zvířata, výrobu plastů, v keramickém a recyklačním odvětví.



Informace o konstrukci a materiálech

Popis
Robustní kryt má ve výchozím nastavení 3 kaskádové stupně. Každý stupeň obsahuje na vnější straně krytu deskový magnet. Tyto deskové magnety mají silné a hluboké magnetické pole, které vytahuje železné částice z toku produktu. Tyto železné částice na magnetech drží, dokud nejsou vyčištěny. Poslední magnet je extra silná neodymová verze pro dosažení ještě vyšší efektivity separace. Magnety jsou upnuty na kryt pneumatickými válci, a to i při ztrátě tlaku vzduchu.

Klikněte na variantu produktu a prohlédněte si technické listy, nákresy a další informace o produktu, které lze stáhnout.



Shrnutí důležitých specifikací

  • Vlastnosti magnetu: ferit/neodym
  • Materiály – v kontaktu s produktem: nerezová ocel
  • Povrchová úprava: nátěr
  • Označení ATEX: Ex II 1/2
  • Třída ochrany proti prachu/vodě: IP54
  • Elektrický zdroj elektromagnetického ventilu: 24 V DC
  • Pneumatický vstupní tlak: max. 6 barů

Zásady práce: Filtrování a vypouštění železných kontaminantů

Jak funguje magnetická filtrace?
Tyto deskové magnety mají silné a hluboké magnetické pole, díky kterému vytahují železné částice z protékajícího produktu. Železné částice jsou upnuty na magnet, který je drží, dokud není očištěn.

Jak čištění / vypouštění železa funguje?
V případě kaskádových magnetů musíte zastavit průtok produktu, abyste magnety vyčistili do filtrovaných železných částic.

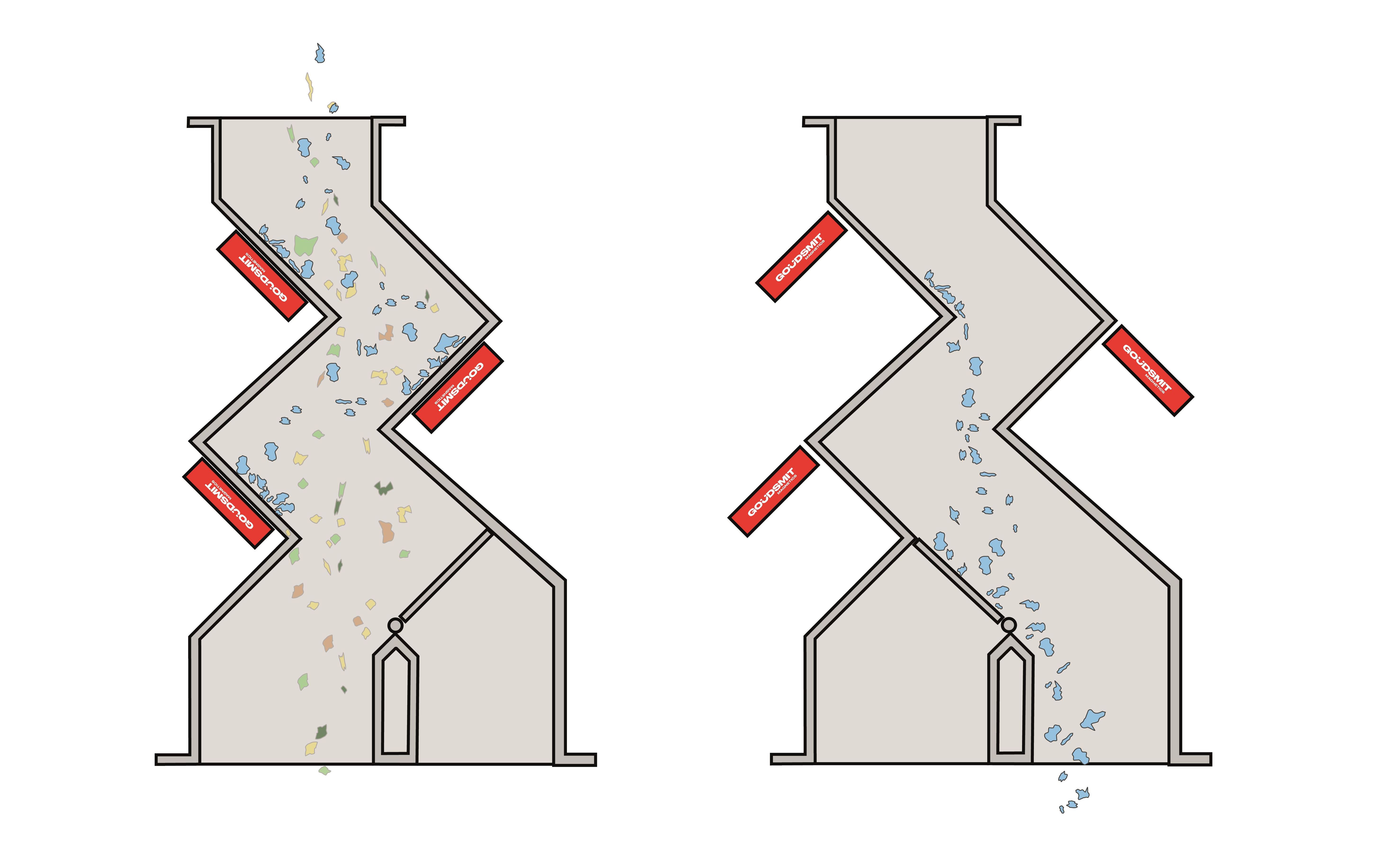

Postup čištění / vypouštění železa

  1. Zastavte tok produktu.
  2. Vyšlete signál do řídicího systému ke spuštění čisticího procesu.
  3. Po vyslání spouštěcího signálu je proces čištění proveden zcela automaticky pomocí pneumatického sekvenčního okruhu:
    1. Do příslušné pozice pro vypouštění železa se otevře vypouštěcí ventil železa.
    2. Magnety se vysunou z krytu – železo odpadne a je odnášeno pomocí odpadního skluzu na železo.
    3. Magnety jsou zatlačeny zpět do krytu.
    4. Vypouštěcí ventil železa se zavře do své výrobní pozice.
  4. Obnovte tok produktu.
