Průmyslový Magnetický Filtr - ruční

Odolný filtr pro všeobecné průmyslové aplikace. Pro magnetické filtrování jemných železných kontaminantů – například částic opotřebení z nerezové oceli – z vašich toků kapalin a prášků v potrubích pod tlakem až 10 barů. Manuální rychlé čištění Největší verze jsou navíc vybaveny vodicím prvkem pro přemístění, takže jednotka magnetu nemusí být zvednuta, ale může být prodloužena.

Přečtěte si více Méně čtěte

Výsledky vyhledávání

[Text stránky s výsledky vyhledávání ]

Vaše výsledky v: stránkách, produktech a dokumentech

Posuňte se, abyste viděli vše. Nenašli jste, co jste hledali?
Zkuste jiný vyhledávací výraz nebo nás kontaktujte.

Myslel jsi: {{suggestion.Description}} , ?
Hledaný výraz: {{webshop.searchValue}}
Filtry: {{filter.filter}}

stránky ({{webshop.productPagesTotalCount}})

Sortiment

{{webshop.totalItems | number}} {{'Položky' | lowercase}}

Nebyly nalezeny žádné výsledky

Prodej
Nový
{{item.Description}}
Číslo výrobku:
Skladem: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Produktový klíč: Nalezen v
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Cena
Množství
Cena za jednotku
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}

Prodej
Nový
{{item.Description}} {{item.Description}} {{item.Description}}

Číslo výrobku:
Skladem:
Skladem: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Produktový klíč:
Nalezen v
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Cena
Množství
Cena za jednotku
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}
Konfigurovat

Dokumenty k produktům ({{webshop.productDocumentTotalCount}})

{{item.DocumentName}}
[Text stránky s výsledky vyhledávání ]

Vaše výsledky v: stránkách, produktech a dokumentech

Posuňte se, abyste viděli vše. Nenašli jste, co jste hledali?
Zkuste jiný vyhledávací výraz nebo nás kontaktujte.

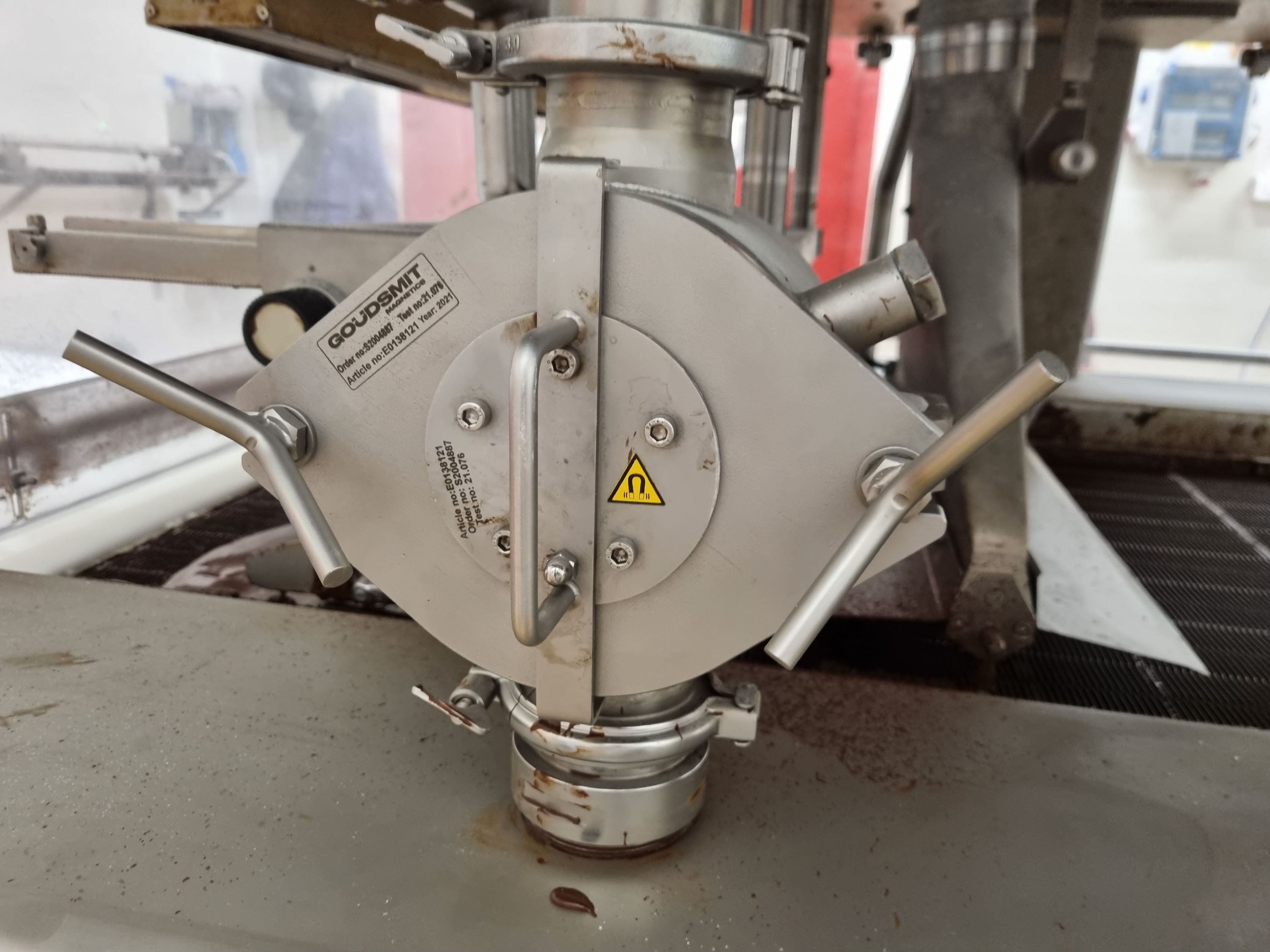

Použití: Kapaliny a prášky v tlakových potrubích

Tento odolný magnetický filtr je vhodný pro průmyslové aplikace, kde jsou kapalné směsi a prášky přepravovány v potrubích pod tlakem až 10 barů. Přesný pokles tlaku na těchto filtrech můžeme vypočítat ve vaší situaci pro plynné nebo kapalné produkty pomocí našeho softwaru FEM. Pokles tlaku závisí na fyzikálních vlastnostech toku produktu (viskozita) a jeho rychlosti. Kontaktujte nás prosím.

Industrieelmagneetfilter

Informace o konstrukci a materiálech

Stručný popis

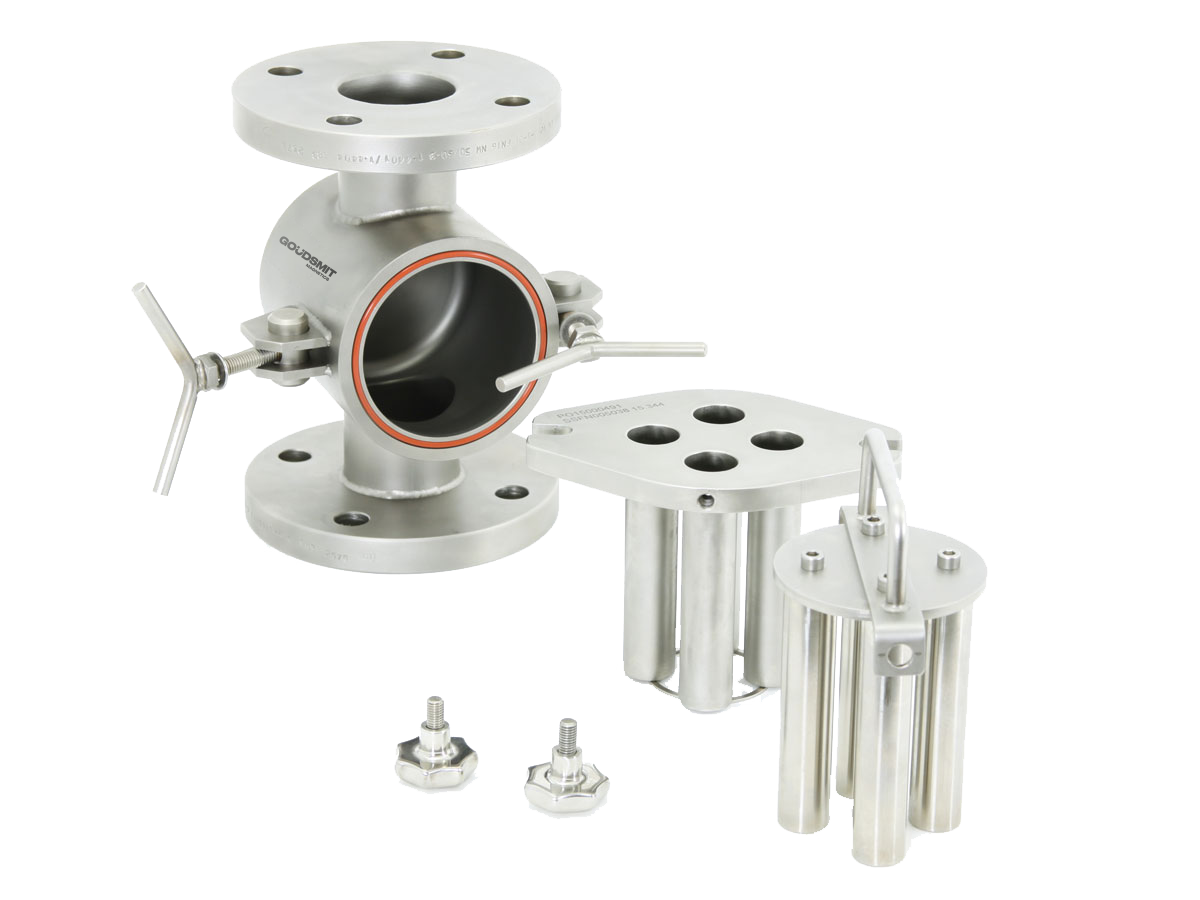

Průmyslový magnetický filtr je velmi odolně sestrojený filtr s plochými přírubami typu EN 1092-1 PN16. Je vybaven tyčemi extraktoru o průměru Ø25/Ø23 mm pro manuální „rychlé čištění“. Viz vysvětlení v záložce „Pracovní postup“.

Klikněte na variantu produktu a prohlédněte si technické listy, nákresy a další informace o produktu, které lze stáhnout.



Shrnutí důležitých specifikací

  • Magnetické tyče o průměru Ø23/Ø25 mm
  • Vlastnosti magnetu: N-42SH, 8000 gauss v trubici o průměru Ø25 mm
  • Max. 10 barů / 140 °C
  • Vstup/výstup: DN50 - D200 (EN1092-1)
  • Povrchová úprava: tryskané
  • Materiály – v kontaktu s produktem: AISI316(L)
  • Těsnění materiálu: Silikon podle EC1935/FDA



Dostupné verze, možnosti a příslušenství

Typy

  • DN50 až DN-125: lze čistit ručně, po vyjmutí magnetické jednotky.
  • DN100-150-200: lze čistit vysunutím celé magnetické jednotky po vodicím prvku a poté rozebráním.

Tyto typy se čistí jednodušeji a rychleji. Ale jsou také odolnější, protože magnetická jednotka zůstává na separátoru, a proto je méně pravděpodobné její poškození.



Zásady práce: Filtrování a vypouštění železných nečistot

Jak funguje magnetická filtrace?
Magnetická jednotka s velmi silnými neodymovými magnetickými tyčemi je umístěna uprostřed toku produktu. Když produkt s železnými nečistotami proudí přes filtr, prochází přes několik magnetických tyčí. Magnety přitahují procházející feromagnetické nečistoty. Zachycené částice se přichytí na magnety, zatímco očištěný produkt proudí dále.

Jak čištění / vypouštění železa funguje?
Jakmile je tok produktu zastaven, vyjmete celou jednotku magnetického roštu ze skluzu produktu. Následně magnetické tyče vytáhněte z trubic extraktoru, čímž dojde k odpadnutí železných částic z trubic extraktoru. Pro větší pasáže čištění provedete ručním vysunutím magnetické jednotky z vodicích prvků, jelikož magnetické jednotky jsou příliš těžké pro zvedání.

Postup čištění / vypouštění železa

  1. Zastavte tok produktu.
  2. Uvolněte šroubová spojení magnetické jednotky.
  3. Zvedněte/vysuňte celou magnetickou jednotku z krytu.
  4. Vyjměte/vysuňte magnetickou jednotku z jednotky extraktoru.
    Malé typy: a umístěte ji mimo jednotku extraktoru na čistý povrch.
    Zachyťte železné částice, které nyní začnou vypadávat z trubic, a zlikvidujte je.
  5. Otřete všechny díly jemným hadříkem a, je-li to nutné, vhodnou čisticí kapalinou.
  6. Vložte magnetickou jednotku zpět do jednotky extraktoru.
  7. Kompletní sestavu magnetické jednotky vložte/nasuňte zpět do krytu.
  8. Znovu utáhněte šroubové spoje.
  9. Obnovte tok produktu.
