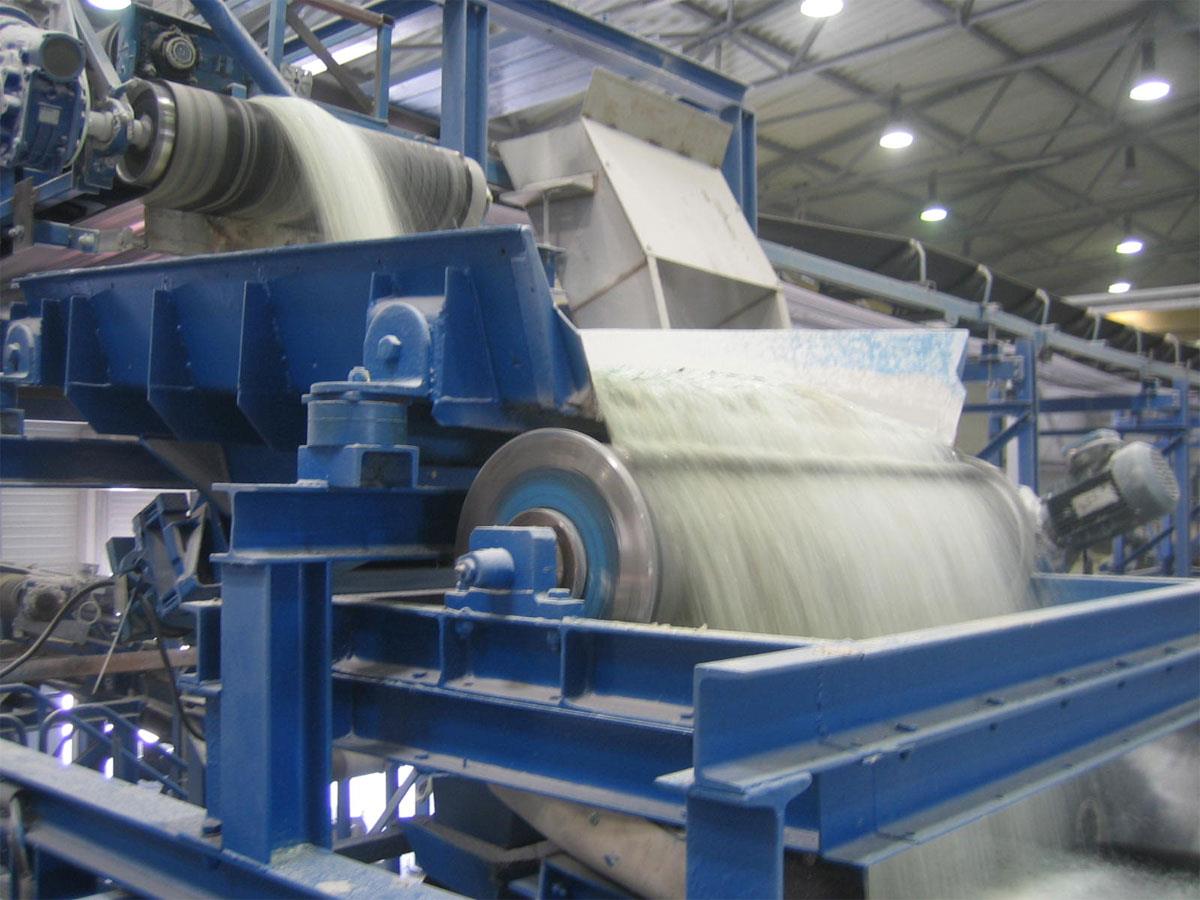

Aplicación de los separadores magnéticos de tambor incorporados

Los separadores magnéticos de tambor integrables purifican los flujos de producto. Esto tiene lugar antes del siguiente paso de procesamiento, como la separación no ferrosa o la clasificación de plásticos. Las piezas de hierro no deseadas y débilmente magnéticas se separan del flujo principal para que no interfieran en el siguiente paso de mecanizado. De esta manera se logra una mayor eficiencia de separación, lo que también se traduce en una recuperación (reciclaje) de una fracción de hierro limpia y vendible. Para lograr una buena separación, es importante que el material se desplace en un flujo constante, algo que puede lograrse con un alimentador vibratorio o una cinta transportadora, por ejemplo.

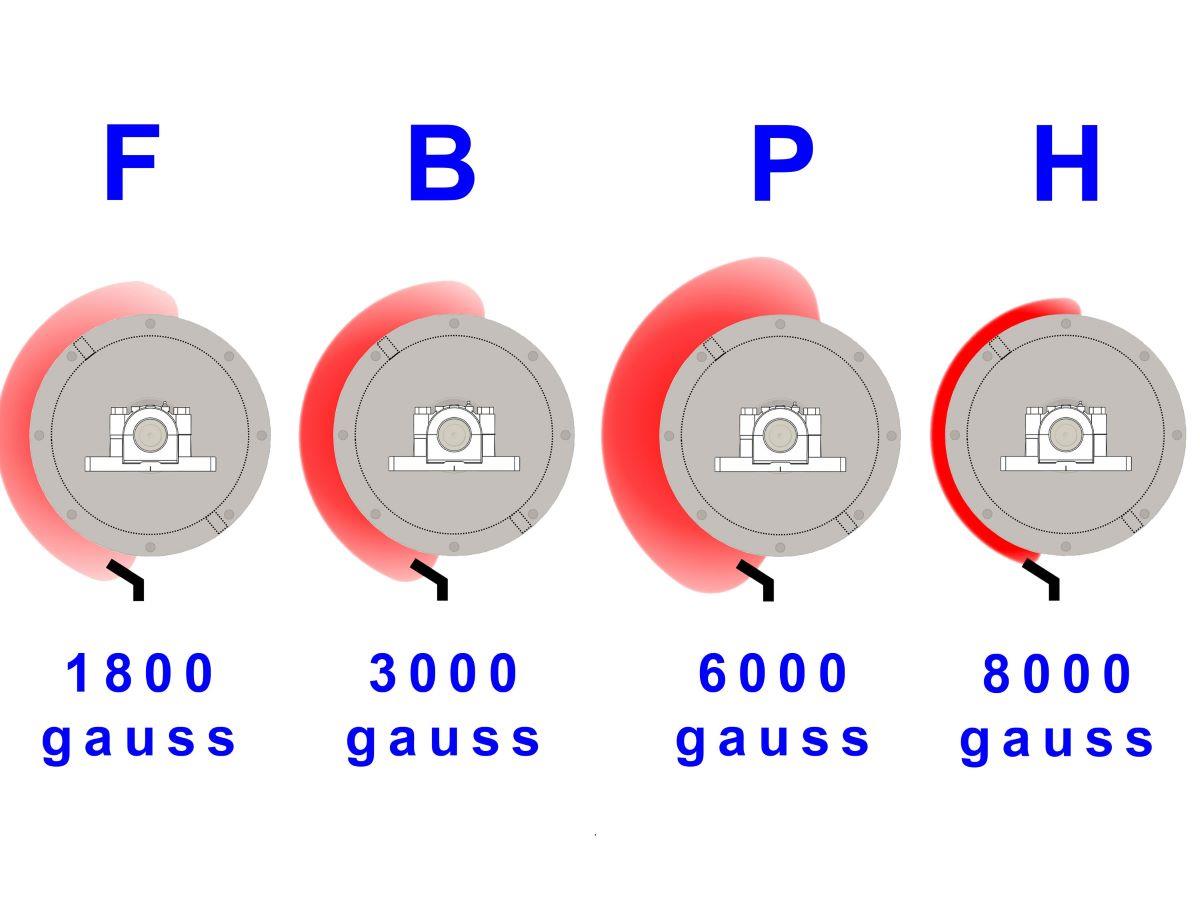

Tipo F

Los separadores magnéticos de tambor de 1800 gauss incorporan una disposición magnética axial y son adecuados para la separación de partículas ferromagnéticas. Están fabricados con un segmento de imán de ferrita, en algunos casos reforzado con neodimio. Estos imanes de tambor no son adecuados para la separación de partículas metálicas débilmente magnéticas.

• Rentabilidad
• Disposición magnética axial
• Captura partículas de Fe desde 2 mm
• Tamaño máx. de partículas 100 mm
• Profundidad del campo magnético: 100 mm
• Imán de ferrita

Tipo B

El imán de 3000 gauss tiene la misma configuración que el tipo F; sin embargo, este sistema está fabricado con imanes de neodimio en lugar de imanes de ferrita.

• Disposición magnética axial
• Captura partículas de Fe desde 0,5 mm
• Tamaño máx. de partículas 100 mm
• Profundidad del campo magnético: 100 mm

Tipo P

El imán de tambor de 6000 gauss (Power) también usa una disposición magnética axial, pero gracias a su alta fuerza magnética y a su campo de retención profundo, también es adecuado para la separación de partículas de Fe gruesas e incluso finas y partículas débilmente magnéticas como acero inoxidable y otras aleaciones de acero. El segmento del imán está formado íntegramente por imanes de neodimio.

• Disposición magnética axial
• Captura partículas débilmente magnéticas >0,5 mm
• Captura partículas de Fe >0,1 mm
• Profundidad del campo magnético: 150 mm

Tipo H

El separador magnético de tambor de 8000 gauss (“alto gradiente”) posee una disposición magnética radial y se utiliza para un grosor de capa menor que el imán del tambor de 6000 gauss. Los imanes de 8000 gauss no están diseñados realmente para la separación de partículas ferromagnéticas. Estas pueden estar presentes solo esporádicamente, porque interrumpen el campo magnético, lo que es perjudicial para la separación de partículas metálicas débilmente magnéticas. Por lo tanto, un imán de tambor de 8000 gauss se coloca normalmente al final de una etapa de procesamiento (precedido por otros separadores).

• Sistema magnético radial
• Captura partículas débilmente magnéticas >0,1 mm
• Captura partículas de Fe >30 µm (esporádicas)
• Profundidad del campo magnético: 30 mm

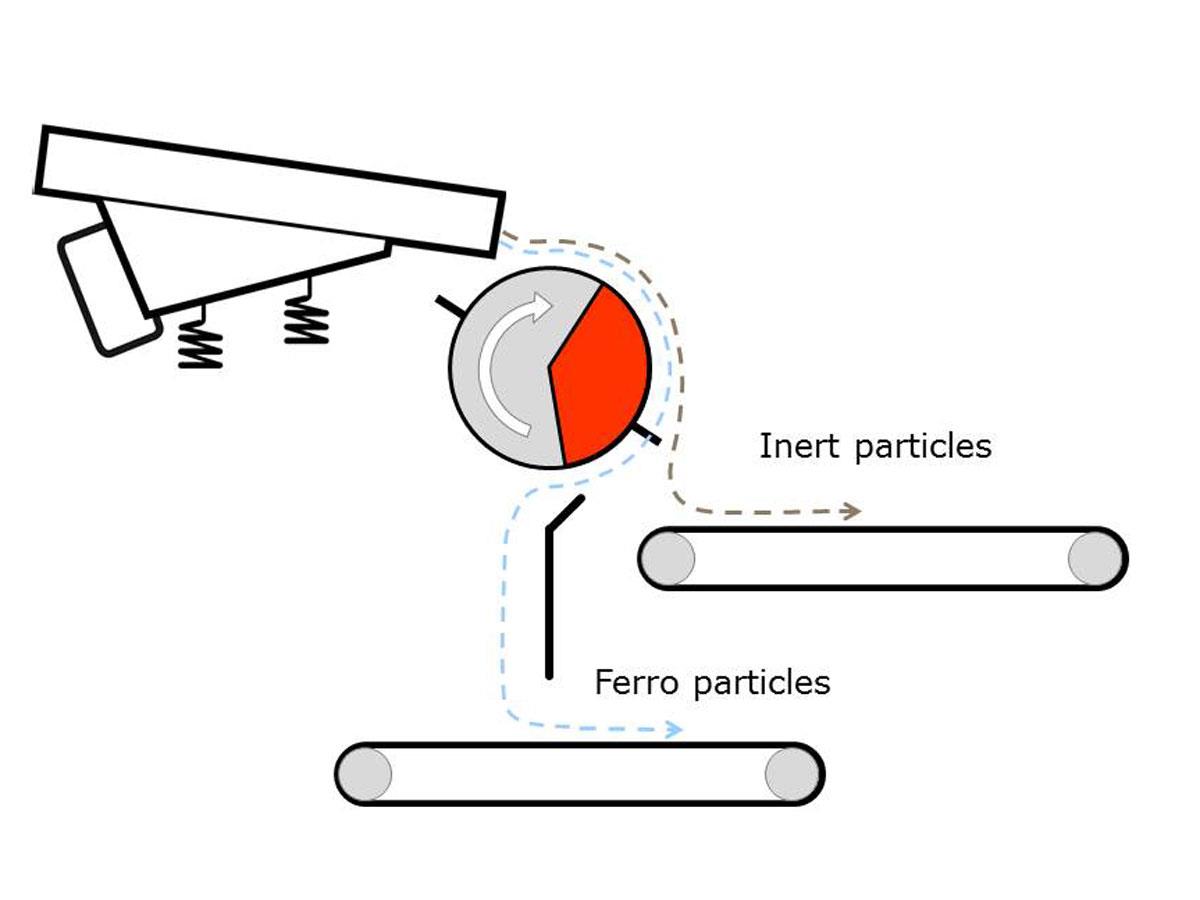

Principio de funcionamiento

En caso de imanes de tambor sobrealimentados, el material se deposita sobre el tambor. Tan pronto como una pieza de hierro pasa a través del imán, es atraída y transportada sobre el tambor hasta que la pieza sale del campo magnético. La pieza de hierro se libera y cae detrás de una placa divisora.
