EddyFines - Eddy current scheiders

Zuiveren grote bulkstromen en scheiden non-ferrometalen voor hergebruik. Eddy current scheiders hebben vele toepassingen. Ze kunnen hoge capaciteiten verwerken omdat de transportband continu volautomatisch non-ferrometalen scheidt en afvoert.

Belangrijk voor een goede scheiding van non-ferro’s is een gelijkmatige aanvoer van materiaal, bijvoorbeeld via een trilgoot of transportband. Dit zorgt voor een gelijkmatige spreiding over de band en voor een monolaag. Dan is de aangevoerde laagdikte ongeveer even dik als het grootste deeltje en liggen er dus geen delen op elkaar. Dat is met name belangrijk bij kleinere fracties. De scheiders van Goudsmit zijn robuust gebouwd zodat ze ook in de meest veeleisende markten - zoals verbrandingsslakopwerking - dag en nacht operationeel blijven.

Toepassingen van de EddyFines 38HI zijn bijvoorbeeld:

• terugwinning van grove tot fijne non-ferrometalen uit slakken van afvalverbrandingsinstallaties
• terugwinning van edele metalen uit schroot of elektronisch afval
• terugwinning van gietresten in de metaalgietindustrie
• verwijdering van metalen uit geshredderde houtsnippers
• verwijdering van aluminium voor de glasrecyclingindustrie
• verwijdering van onzuiverheden uit gerecyclede kunststofstromen ter bescherming van spuitgietmachines

Scheiding van metalen

Er zijn grofweg twee factoren die grote invloed hebben op het scheiden van metalen:

Materiaal
Het ene non-ferrometaal is beter te scheiden dan het andere. Dit heeft te maken met de fysische eigenschappen. In de tabel hiernaast zijn non-ferrometalen gecategoriseerd op basis van drie factoren. In de eerste kolom staat de elektrische geleidbaarheid van het materiaal: een maat die aangeeft hoe gemakkelijk een materiaal stroom geleidt. De tweede kolom geeft de dichtheid van het materiaal weer. Dit is belangrijk voor de zwaartekracht op het te lanceren deeltje. De krachten die de wervelstromen van de eddy current magneetrol opwekken, moeten dit namelijk overwinnen. De laatste kolom toont de ratio tussen de twee eerder genoemde factoren. Hoe beter de elektrische geleiding en hoe lager de dichtheid, des te beter scheiden eddy current wervelstromen een materiaal.

Grootte en vorm
De fractiegrootte, oftewel de grootte van de deeltjes in de materiaalstroom is ook erg belangrijk voor een goede scheiding. Eddy current wervelstromen zorgen voor afstotende krachten in een deeltje zodat deze gelanceerd wordt met een bepaalde trajectorie. De non-ferrometalen krijgen daardoor een andere afwerptrajectorie dan de overige (residu/inerte) materialen in de productstroom. Zo ontstaat uiteindelijk een ‘trajectorie-waaier’ van een inert en non-ferro materiaal. Hoe groter het volume van een non-ferrodeeltje, hoe groter de afstand ‘a’ tussen de twee verschillende trajectorie van respectievelijk inert- en non ferro- metaal. Grote aluminium blikken zijn daarom makkelijker te scheiden dan kleine koperdraadjes. Grootte speelt een rol, maar ook de vorm. Zo heeft een kogel minder luchtweerstand dan een kluwen koperdraadjes of een gebogen plaat.

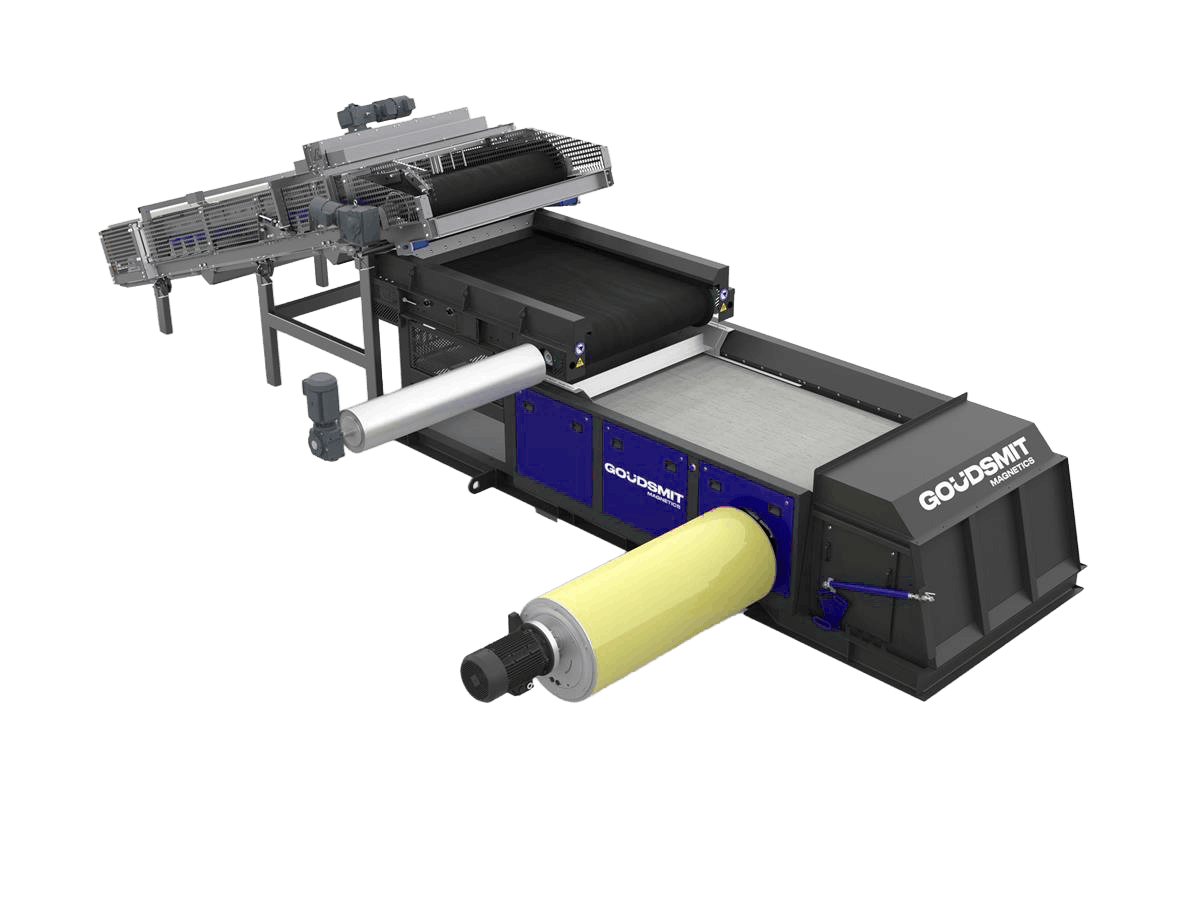

Design van de EddyFines

Transportband
We rusten onze EddyFines-scheiders altijd uit met een 2,4 mm dunne PU-transportband. Deze banden hebben een langere levensduur dan de minder duurzame en goedkopere PVC-transportbanden, vaak gebruikt door andere leveranciers.

Glijplaten
Non-ferrometalen zijn beter te scheiden als ze stil liggen op het scheidingspunt van de eddy current-magneetrol. Daarom ondersteunen roestvrijstalen glijplaten de transportband, en zorgen zo voor een vlak en stabiel transport van het materiaal. Andere leveranciers gebruiken transportrollen die ervoor zorgen dat deeltjes stuiteren, wat een negatief effect heeft op de scheiding. In dit geval heeft de machine ook extra onderhoud nodig, omdat u de lagers van de steunrollen regelmatig moet vervangen.

Geïntegreerde trommelmotor
Een geïntegreerde trommelmotor zorgt voor aandrijving van de transportband. Dit levert een compact design op, omdat er geen motor uitsteekt aan de achterkant van de machine. De trommelmotor heeft een IP66-klasse en is dus goed beschermd tegen stof en vocht. Dit maakt de motor bijna onderhoudsvrij wat bijdraagt aan een robuuste en gebruiksvriendelijke machine. Dit zullen uw operators zeker waarderen.

Eddy current scheiding werkingsprincipe

Eddy current scheiders hebben een transportbandsysteem met aan het eind een snel draaiende magneetrotor. De rotatiesnelheid van de magneten wekt een inductieveld op, waardoor een snel wisselend magneetveld ontstaat. Zie animatiefilm. Het scheiden is gebaseerd op het principe dat ieder elektrisch geleidend deeltje dat zich in een wisselend magneetveld bevindt, zelf tijdelijk magnetisch wordt. Eenvoudig gezegd: de eddy current scheider maakt alle metalen die de magneetrol passeren gedurende korte tijd magnetisch, waardoor ze weggeschoten worden. Op deze manier kunnen we vele legeringen van non-ferrometalen scheiden, waaronder aluminium, koper en messing.

Fluxdichtheid van verschillende Eddy current rollen

De EddyFines richt zich op de moeilijkst te scheiden delen, dit zijn de kleine delen van 0-10+ mm en de metalen die relatief zwaar zijn, de zogenaamde heavy non ferro's (HNF), zoals koper, goud, zilver en palladium.

De EddyFines onderscheidt zich door de extra grote 38HI eddy current-magneetrol: momenteel de grootste in de markt. Deze is extreem krachtig om zelfs de kleinste deeltjes van 0,5 mm te kunnen ‘wegstoten’. Het resultaat: 3500 gauss op een 2,4 mm dikke band, zie de tabel hiernaast voor het vergelijk met andere leveranciers. Door de grote rotor kunnen we meer magneetpoolparen en magneetvolume plaatsen, wat resulteert in een zuivere scheiding van kleine non-ferrodelen.

Omdat de EddyFines zich op de kleinere non-ferrodeeltjes richt, staat deze vaak aan het einde van een machine- of productielijn. Deze machine wordt ook vaak in een eddy current cascade gezet. Dan richt bijvoorbeeld een 22HI EddyXpert zich op de middenfractie zodat de EddyFines vervolgens de fijne fractie non-ferro’s scheidt. Deze opstellingen leveren een beduidend hoger scheidingsrendement op.

HI (High Intensity)
Enkele eddy current-magneetrotoren van Goudsmit, zoals de 22HI en de 38HI, beschikken over een HI-magneetconfiguratie. Goudsmit onderscheidt zich met deze techniek, die extreem hoge magneetkrachten genereert. De HI-magneet rotoren zijn daardoor ook inzetbaar voor moeilijk te bewerken fracties of lastig te scheiden non-ferrodeeltjes.

Aanvoermodule EddyFines Eddy current scheider

De aanvoermodule creëert een gelijkmatige, brede aanvoer van materiaal: een monolaag. Een goede materiaaltoevoer is cruciaal voor het scheiden van de non-ferro metalen. Als er ander materiaal op de non-ferrodelen ligt, is het moeilijker om ze over het scheidingsschot te werpen. Afhankelijk van uw productstroom, kunt u kiezen uit verschillende toevoermodules:

Trilvoeder
De trilgoot is de meest gekozen optie. Deze levert de productstroom aan de eddy current als een uniforme - over de breedte verdeelde - monolaag. Als uw productstroom nog steeds ijzerhoudende stukken bevat, breiden we de trilgoot uit met een ontijzeringsmodule zoals een trommelmagneet. Dan valt het materiaal gelijkmatig op de trommel en scheidt deze de ferromagnetische delen. De rest van de productstroom -inclusief non-ferro metalen - gaat door naar de transportband van de middelste unit. Voor de trommelmagneet kunt u kiezen uit verschillende magnetische sterktes, zodat we een optimale scheiding garanderen. De trilgoot aanvoermodule is door het kleven van de cementachtige massa niet geschikt voor verbrandingsslakken.

Transportbandmodule
De transportbandmodule heeft een geïntegreerde magnetische koprol. Deze verwijdert de ferrodelen die nog in de productstroom zitten. De koprol is verkrijgbaar in verschillende magneetsterktes. Dit garandeert de beste oplossing voor uw productstroom. Een voordeel van de transportbandmodule is dat u deze onafhankelijk in snelheid kunt verstellen. Dit is cruciaal voor het afstellen van de ferroscheiding. Ook een pluspunt is dat de geïntegreerde bandschraper de transportband continu reinigt van kleverige materialen, zoals bodemassen. Let op: voor de verdeling van het materiaal is een extra verdeelband met 'materiaalwoelers' nodig.

Scheidingsmodule: scheidingsplaat / splitter

Om de twee productstromen definitief van elkaar te scheiden, plaatsen we een scheidingsschot tussen de inerte en non-ferro stroom. De delen van de scheidingsplaat die in contact staan ​​met het materiaal zijn uitgevoerd in mangaanstaal. Dit materiaal is zelfhardend voor een lange levensduur. Er zijn verschillende soorten eindtips of -platen die de maximale scheiding of zuiverheid van uw productstroom garanderen.

Trespa fijne fractieplaat
Deze plaat wordt vaak gebruikt in lichte productstromen die geen grote impact hebben op de punt, zoals bijvoorbeeld PET-flakes of rubbergranulaat. De plaat is scherp, maar het belangrijkste is dat dit materiaal niet geleidend is. Daarom kan het scheidingspunt heel dicht bij het magnetische wisselstroom-veld van de eddy current worden ingesteld, zonder dat het opwarmt. Dit creëert de beste scheidingsgraad voor deze productstromen.

Mangaanstaal fijne fractieplaat
Deze plaat wordt vaak gebruikt in abrasieve productstromen zoals verbrandingsslakken of schrootmetalen. De punt is zeer scherp voor een nauwkeurige scheiding. Het mangaanstaal is gemaakt van zelfhardend materiaal, zodat de punt scherp blijft.
