Toepassing van inbouw trommelmagneten

Inbouw-trommelmagneten zuiveren productstromen. Dit vindt plaats vóór de volgende bewerkingsstap, zoals non-ferro scheiding of kunststof sortering. De ongewenste, zwakmagnetische ijzerdelen worden dan van de hoofdstroom gescheiden zodat ze geen verstoringen geven in de volgende bewerkingsstap. Zo haalt u een hoger scheidingsrendement wat ook resulteert in het winnen (recyclen) van een schone, verkoopbare ijzerfractie. Belangrijk voor een goede scheiding is dat u het materiaal gelijkmatig aanvoert, bijvoorbeeld via een trilgoot.

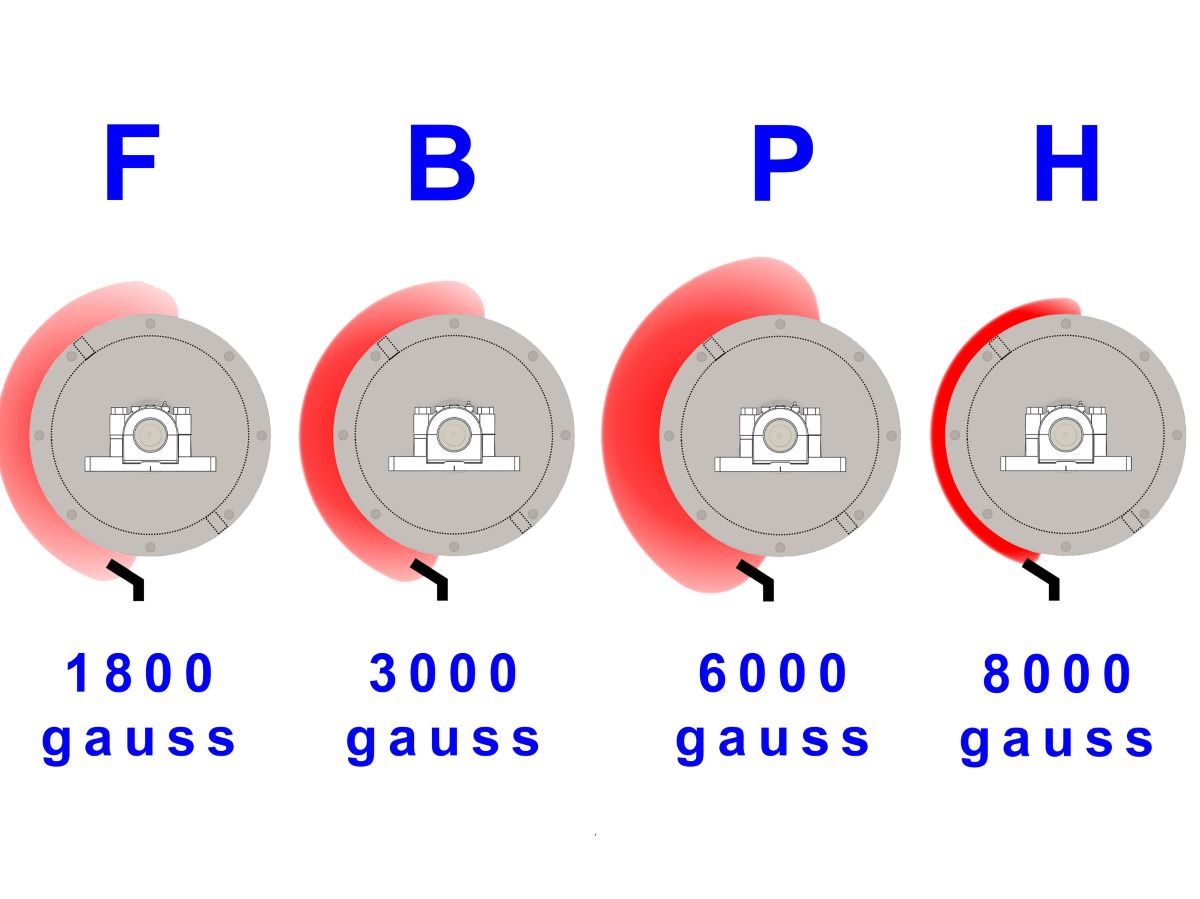

Type F

De 1800 gauss trommelmagneten hebben een axiaal magneetsysteem en scheiden ferromagnetische (Fe) delen. Ze hebben een ferriet magneetsegment, eventueel versterkt met neodymium. Ze zijn niet geschikt voor scheiding van zwakmagnetische metaaldelen.

• prijsgunstig
• axiaal magneetsysteem
• vangen Fe delen vanaf 2mm
• max. deeltjesgrootte 100mm
• magneetvelddiepte 100mm
• ferriet magneet

Type B

De 3000 gauss-magneet heeft dezelfde configuratie als type F, maar gebouwd met neodymium magneten in plaats van ferriet magneten.

• axiaal magneetsysteem
• vangen Fe delen vanaf 0,5mm
• max. deeltjesgrootte 100mm
• magneetvelddiepte 100mm

Type P

De 6000 gauss (Power) trommelmagneet heeft ook een axiaal magneetsysteem maar kan dankzij zijn hoge magneetkracht en diepe vangveld fijne Fe delen én zwakmagnetische delen - zoals RVS en andere staallegeringen - scheiden. Het magneetsegment bestaat volledig uit neodymium magneten.

• axiaal magneetsysteem
• vangen zwakmagn. delen > 0,5mm
• vangen Fe delen > 0,1mm
• magneetvelddiepte 150mm

Type H

De 8000 gauss ('High gradient') trommelmagneet heeft een radiaal magneetsysteem, en adviseren we bij kleinere laagdiktes dan de 6000 gauss trommelmagneet. Dit type is niet bedoeld voor het scheiden van ferromagnetische deeltjes. Deze mogen maar sporadisch aanwezig zijn omdat ze het magneetveld verstoren. Dit verslechtert de scheiding van zwakmagnetische metaaldelen. Daarom plaatsen we een 8000 gauss trommelmagneet meestal op het eind van een bewerkingsproces, voorafgegaan door andere scheiders.

• radiaal magneetsysteem
• vangen zwakmagn. delen > 0,1mm
• vangen Fe delen > 30µm (sporadisch)
• magneetvelddiepte 30mm

Werkingsprincipe

Van boven gevoedde (topfeed) trommelmagneten voeren het materiaal over de trommel. Zodra een ijzerdeel de magneet passeert, worden deze aangetrokken en over de trommel meegenomen totdat het deel weer buiten het magnetisch veld komt. Het ijzerdeel wordt dan losgelaten en valt achter een scheidingsschot.
