Elektro Pijpmagneten

Elektro pijpmagneten hebben een krachtige kogelvormige elektromagnetische magneetkern. Ze zijn geschikt voor het filteren van medium tot grote ferro-verontreinigingen uit hoge capaciteit grove vrije val-bulkstromen. Veel toegepast in o.a. de bulk-, veevoer-, kunststoffen-, keramische- en recyclingindustrie. Elektro pijpmagneten zijn automatisch reinigend, en daardoor geschikt voor automatische productieprocessen. Doordat ze een klepkast nodig hebben, is hun inbouwhoogte wel veel groter dan die van de permanente pijpmagneten.

Lees meer Lees minder

Zoekresultaten

[Zoekresultaat Tekst]

Uw resultaten in: pagina's, producten en documenten

Scrol om alles te zien. Heeft u niet gevonden wat u zocht? Probeer een andere zoekterm of neem contact met ons op.

Bedoelde u: {{suggestion.Description}} , ?
Zoekterm: {{webshop.searchValue}}
Filters: {{filter.filter}}

Pagina's ({{webshop.productPagesTotalCount}})

Assortiment

{{webshop.totalItems | number}} {{'Producten' | lowercase}}

Geen resultaten gevonden

Sale
Nieuw
{{item.Description}}
Artikelnummer:
Voorraad: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Product key: Gevonden in
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Prijs
Aantal
Prijs per eenheid
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}

Sale
Nieuw
{{item.Description}} {{item.Description}} {{item.Description}}

Artikelnummer:
Voorraad:
Voorraad: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Product key:
Gevonden in
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Prijs
Aantal
Prijs per eenheid
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}
Configureer

Documenten van producten ({{webshop.productDocumentTotalCount}})

{{item.DocumentName}}
[Zoekresultaat Tekst]

Uw resultaten in: pagina's, producten en documenten

Scrol om alles te zien. Heeft u niet gevonden wat u zocht? Probeer een andere zoekterm of neem contact met ons op.

Toepassing: filteren van ferrovervuiling uit hoge capaciteit grove productstromen

Geschikt voor het filteren van ferro-verontreinigingen - zoals ijzer en staal - uit granulaten, vezels en overige grovere materialen in vrije val-leidingen met hoge capaciteit. Pijpmagneten worden onder meer toegepast in de bulk-, veevoer-, kunststoffen-, keramische- en recyclingindustrie.



Constructie- & materiaalgegevens

Korte omschrijving:
Elektro pijpmagneten hebben een grote cilindrische elektromagnetische magneetkern, met een krachtig en diep magneetveld. De magneetkern heeft 3 magneetpolen waarop gevangen ferrodelen worden vastgehouden. De magneetkern kan elektrisch worden in-/uitgeschakeld. Onder de pijpmagneet zit een klepkast gemonteerd om de afvallende ferrodelen automatisch af te kunnen voeren.

Klik op een product-variant om het product datablad, tekeningen en andere te downloaden productinformatie te vinden.



Samenvatting van belangrijke specificaties:

  • 1 kogelvormige elektromagneet met 60° topkegel
  • Magneetkwaliteit: 2000 gauss op magneetoppervlak
  • Materiaal huis: staal / rvs
  • Afwerking: gelakt
  • Incl. deursensor (open/dicht beveiliging)
  • Incl. besturingskast
  • Incl./excl. ATEX II 1/2D certificaat (stofexplosie-veilig)
  • Incl./excl. klepkast t.b.v. ijzerafvoer
  • Ronde of vierkante uitlaatflens (bij typen zonder klepkast)



Beschikbare versies, opties & accessoires

Standaard versies:

  • Incl./excl. ATEX II 1/2D certificaat (stofexplosie-veilig)
  • Incl./excl. klepkast t.b.v. ijzerafvoer
  • Ronde of vierkante uitlaatflens (bij typen zonder klepkast)

Opties:

  • Magneetverontreinigingsmelder ‘Met-alert Watch dog’

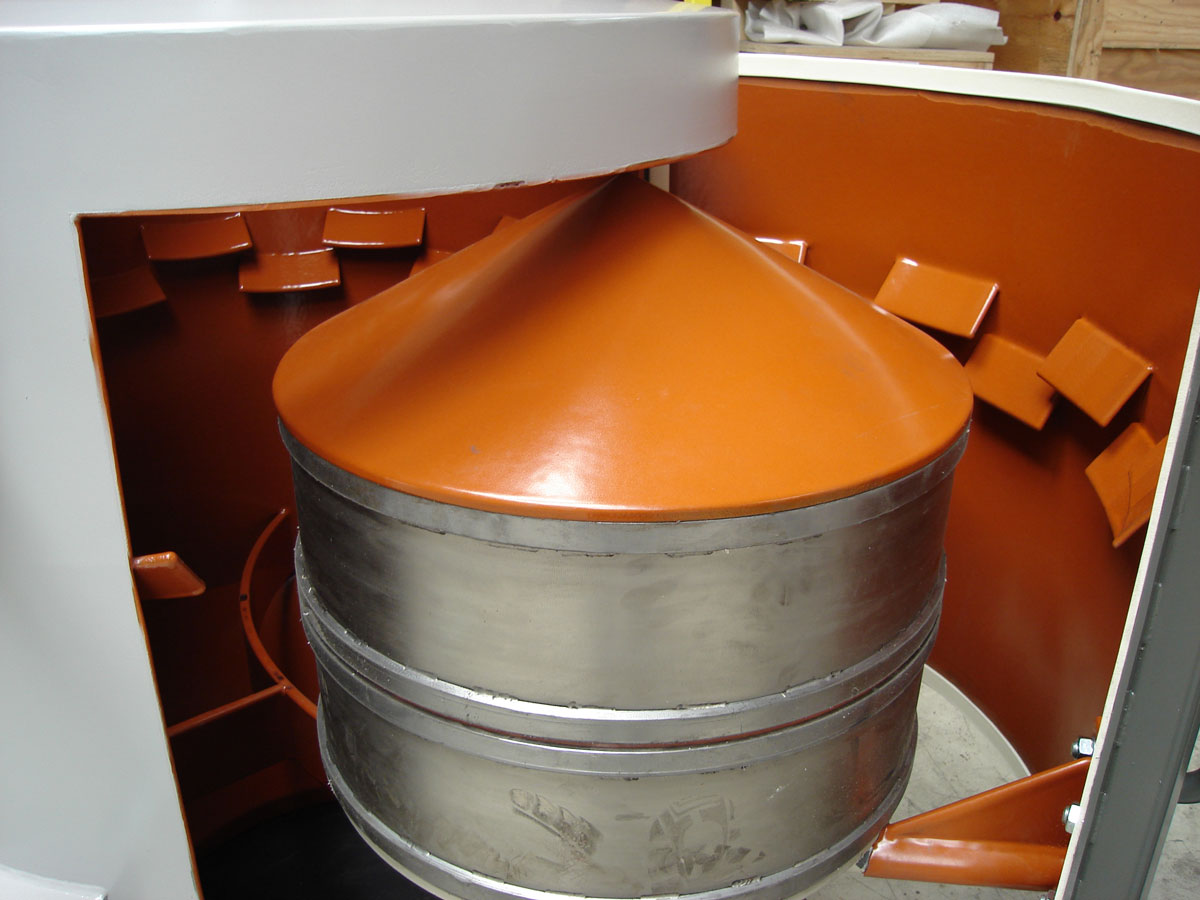

  • Kobaflex PU beschermende coating



Werkingsprincipe: Filteren & afvoeren van ferro-verontreinigingen

Hoe werkt de magnetische filtering?
Doordat de magneetkern midden in de productstroom zit, heeft de pijpmagneet een zeer goed scheidingsrendement. De ronde vorm van de behuizing en de magneetkern (met een topconus van 60°) zorgt voor een goede doorstroming en goede verspreiding van de productstroom.

Vervolgens passeert het product 3 krachtige magneetvelden, waarbij geleidestrippen product wat naar de buitenwand valt, terug naar de magneetkern dwingen. De magneten trekken passerende ferrodeeltjes aan. De gevangen deeltjes blijven aan 1 van de 3 magneetpolen kleven, terwijl het gezuiverde product verder stroomt.

Hoe werkt de reiniging / ijzerafvoer?
Volledig automatisch reinigend. Nadat u de producstroom gestopt heeft, geeft u het startsignaal voor de reiniging. Tijdens reiniging wordt de magneetkern elektrisch uitgeschakeld. De klepkast voert de afvallende ferrodelen automatisch af.

Reiniging / ijzerafvoer volgorde:

  1. Stop de productstroom.
  2. Geef het startsignaal voor de reinigingscyclus locaal, of vanuit uw centrale besturing.
    a. De klepkast wordt naar ontijzeringsstand omgezet.
    b. De magneet wordt uitgeschakeld.
    c. De gevangen ferrodelen vallen af en worden via de klepkast afgevoerd.
    d. De klepkast wordt naar productiestand teruggezet.
    e. De magneet wordt weer ingeschakeld.
  3. Herstart de productstroom.
