Toepassing: vrije val-leidingen voor poeders & granulaten

Buitenpoolmagneten filteren ferro-verontreinigingen - zoals ijzer en staal - van 0,5 tot 50 mm uit poeders en granulaten in vrije val-leidingen. Ze worden onder meer toegepast in de bulk-, veevoer-, kunststoffen-, keramische en recyclingindustrie. Buitenpoolmagneten zijn zeer robuust en kunnen hoge capaciteiten verwerken. De magneten zijn buiten het productkanaal geplaatst, waardoor het product er ongehinderd doorheen vallen. Indien fijne ferrodelen uit poeders gescheiden moeten worden, adviseren we onze Cleanflow magneten.

Constructie- & materiaalgegevens

Omschrijving

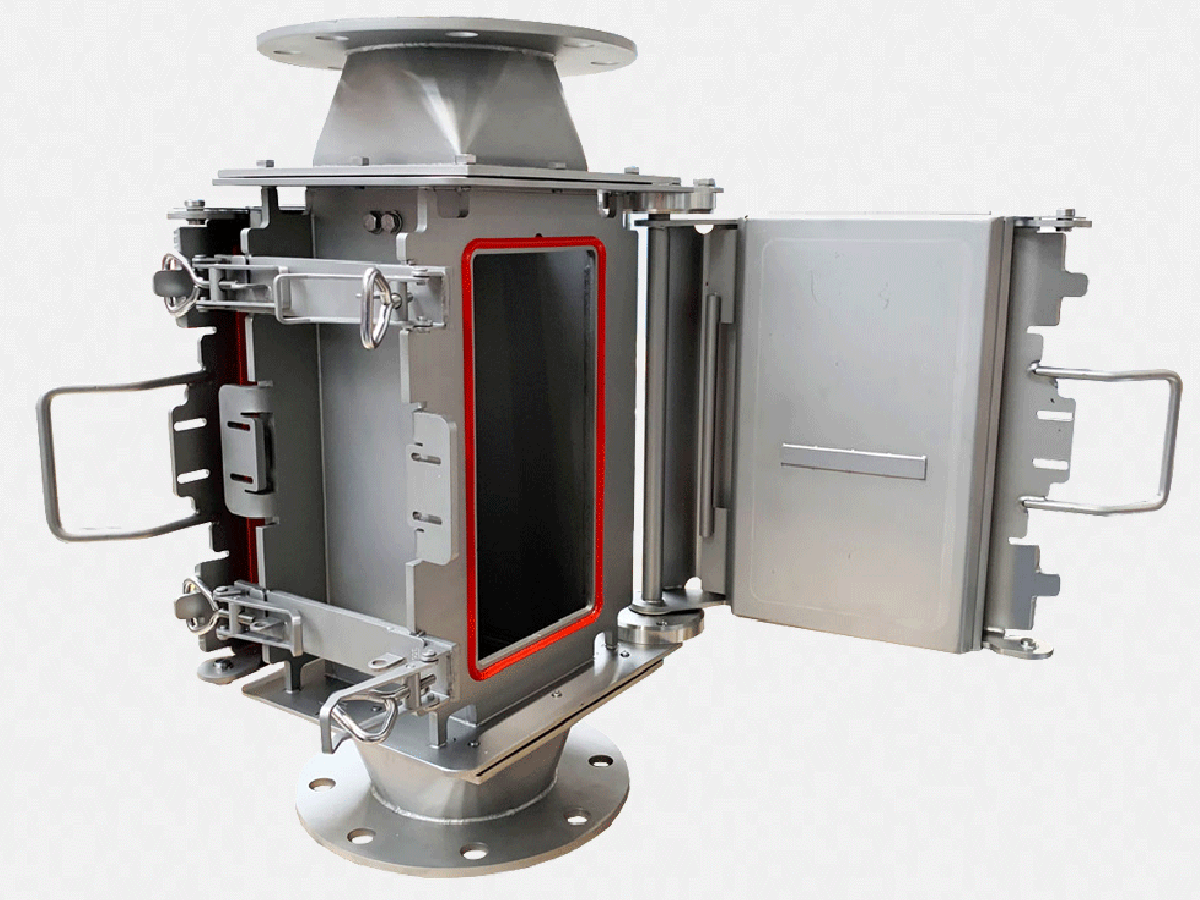

Aan de buitenzijde van het productkanaal zijn twee plaatmagneten tegenover elkaar geplaatst. Ze hebben een diep reikend en krachtig vangveld, dat elkaar door een slimme constructie van de magneten versterkt. Hierdoor zijn ze in staat om de ferrodelen uit de productstroom te kunnen ‘vangen’. De magneten zijn voorzien van scharnierende extractorplaten, voor en snelle en eenvoudige reiniging. De magneten trekken de ferro-verontreinigingen aan en klemmen deze tegen de extractorplaat. Spieën op de extractorplaat zorgen voor extra 'beschutting' én extra klemkracht van de gevangen ferrodelen. Hierdoor kan de productstroom ze niet weer 'meesleuren'.

Klik op een productvariant om het product datablad, tekeningen en andere te downloaden productinformatie te vinden.

Samenvatting van belangrijke specificaties:

• Magneetkwaliteit ferriet of neodymium
• Materialen huis en materialen in contact met product: RVS
• Afwerking: gestraald / magneten gelakt.
• Materiaal pakkingen neodymium versie: siliconen vlg. EG1935 / FDA
• Materiaal pakkingen ferriet versie: sponsrubber / silicone

Beschikbare versies, opties & accessoires

• Magneetkwaliteit ferriet of neodymium
• Basistype: standaard uitvoering, gritgestraald
• Ronde of vierkant in-/uitlaat
• Food/farma type: hygiënische uitvoering, gepolijst
• Alleen vierkante in-/uitlaat

Werkingsprincipe: Filteren & afvoeren van ferro-verontreinigingen

Hoe werkt de magnetische filtering?

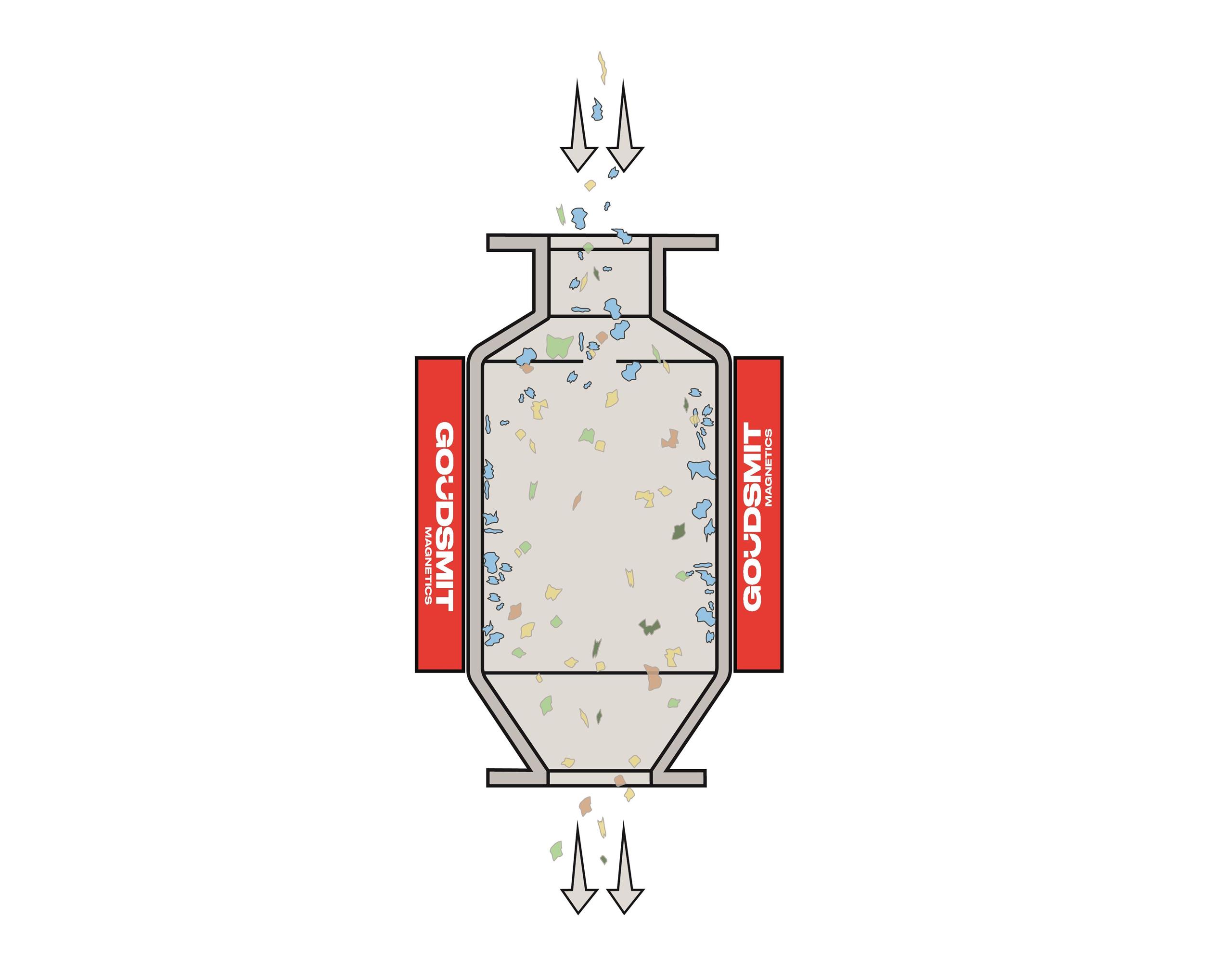

De 2 magneetplaten zitten aan de buitenzijde van het productkanaal. In het midden van de inloopflens zit daarom een geleideprofiel om de productstroom in de richting van de magneten te forceren. Het met ferrodeeltjes verontreinigde product passeert de magneten tijdens het stromen door de scheider. De magneten trekken de ferrodelen aan, en deze worden vervolgens tegen de extractorplaat vastgehouden. Spieën op de extractorplaten zorgen voor extra 'beschutting' en extra klemkracht van de gevangen ferrodelen, zodat de productstroom ze niet weer mee kan 'sleuren'.

Hoe werkt de reiniging / ijzerafvoer?

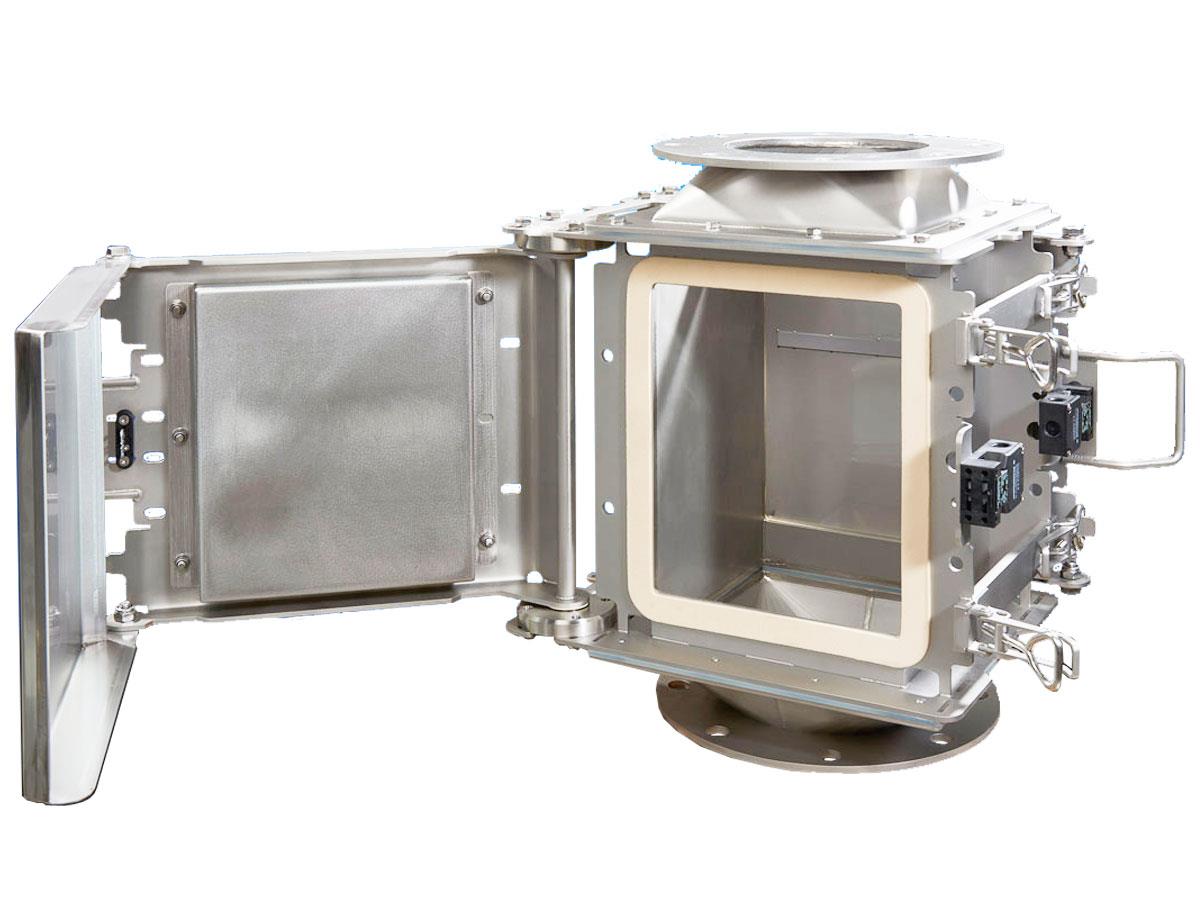

Bij deze snelreinigende buitenpoolmagneten moet u de productstroom stoppen om de magneten te kunnen reinigen. Draai de magneten met extractorplaten in zijn geheel naar buiten. Draai vervolgens de scharnierende extractorplaten van de magneten weg. Zodra de gevangen ferrodelen buiten het bereik van het magneetveld komen, vallen ze vanzelf af.

Reiniging / ijzerafvoer volgorde:

1. Stop de productstroom.
2. Maak de snelspanklemmen los.
3. Draai de complete magneetunit zover mogelijk weg van de behuizing.
4. Draai de extractorplaat weg van de magneet.
5. De ferrodeeltjes vallen nu van de extractorplaten; vang deze op en voer ze af
6. Reinig alle delen met een zachte, schone doek en - zo nodig - een geschikte reinigingsvloeistof.
7. Draai de extractorplaat weer terug tegen de magneet.
8. Draai de complete magneetunit weer terug tegen de behuizing.
9. Maak de snelspanklemmen weer vast.
10. Herstart de productstroom.
