Magneetfilter hygiënisch - handmatig

Deze hygiënische filters zijn speciaal ontworpen voor de hoge hygiënische eisen in de voedingsmiddelen- en farmaceutische industrie. Voor het magnetisch filteren van fijne ferro-verontreinigingen - zoals roestvaststalen slijtdeeltjes - uit uw vloeistof- en poederstromen in drukleidingen tot 10 bar.

Lees meer Lees minder

Zoekresultaten

[Zoekresultaat Tekst]

Uw resultaten in: pagina's, producten en documenten

Scrol om alles te zien. Heeft u niet gevonden wat u zocht? Probeer een andere zoekterm of neem contact met ons op.

Bedoelde u: {{suggestion.Description}} , ?
Zoekterm: {{webshop.searchValue}}
Filters: {{filter.filter}}

Pagina's ({{webshop.productPagesTotalCount}})

Assortiment

{{webshop.totalItems | number}} {{'Producten' | lowercase}}

Geen resultaten gevonden

Sale
Nieuw
{{item.Description}}
Artikelnummer:
Voorraad: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Product key: Gevonden in
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Prijs
Aantal
Prijs per eenheid
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}

Sale
Nieuw
{{item.Description}} {{item.Description}} {{item.Description}}

Artikelnummer:
Voorraad:
Voorraad: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Product key:
Gevonden in
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Prijs
Aantal
Prijs per eenheid
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}
Configureer

Documenten van producten ({{webshop.productDocumentTotalCount}})

{{item.DocumentName}}
[Zoekresultaat Tekst]

Uw resultaten in: pagina's, producten en documenten

Scrol om alles te zien. Heeft u niet gevonden wat u zocht? Probeer een andere zoekterm of neem contact met ons op.

Toepassing: vloeistoffen en poeders in food & farma drukleidingen

Dit type magneetfilter is speciaal ontworpen voor de hoge hygiënische eisen van de voedingsmiddelen- en farmaceutische industrie. Veelal zijn de te transporteren producten vloeistoffen of poeders met gevaar voor bacteriegroei. Geschikt voor leidingdrukken tot 10 bar en temperaturen tot 140 °C. De precieze drukval bij deze filters in uw situatie kunnen wij bij gasvormige of vloeibare producten berekenen met behulp van onze FEM software. De drukval is afhankelijk van de fysische eigenschappen van uw productflow (viscositeit) en de snelheid ervan. Neem hiervoor contact met ons op.



Constructie- & materiaalgegevens

Korte omschrijving

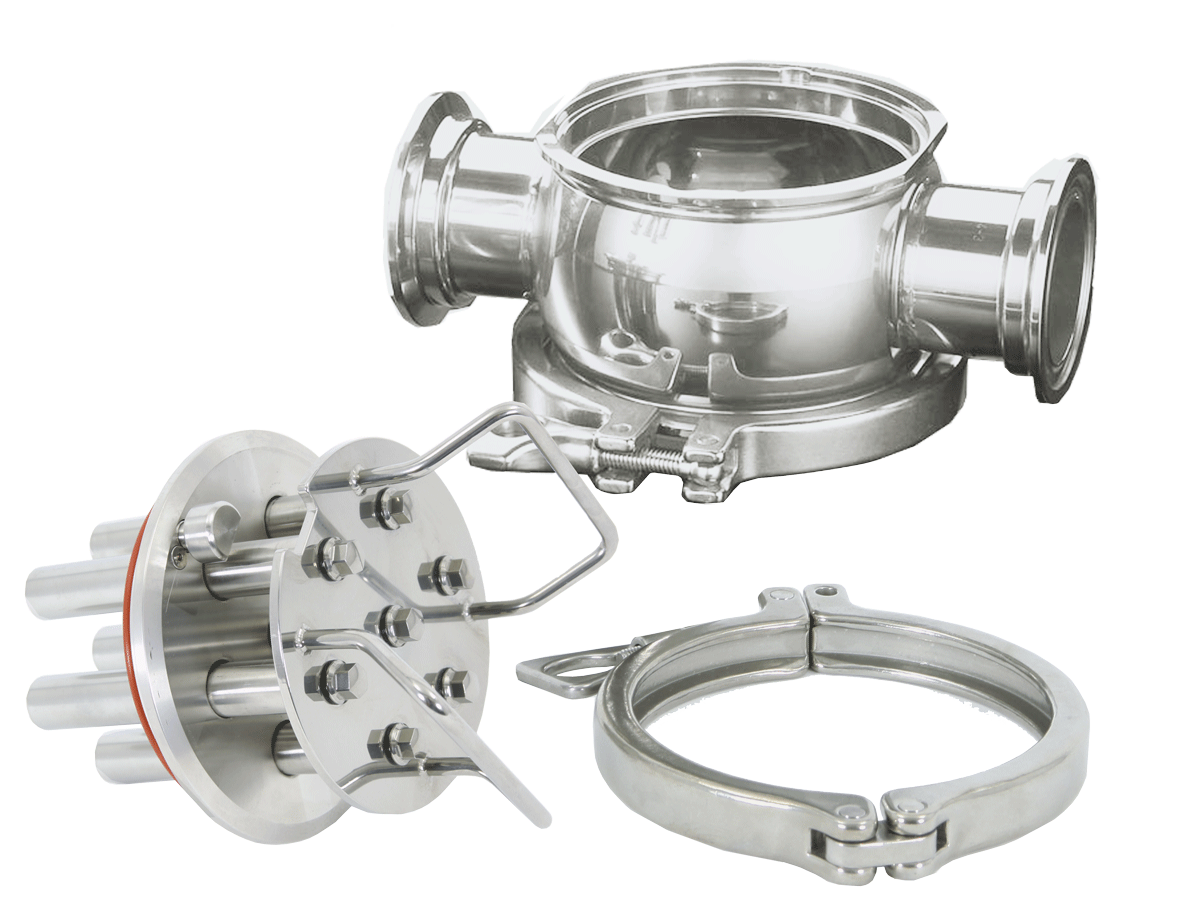

Dit magnetische filter heeft een optimaal hygiënisch ontwerp. U kunt kiezen uit verschillende gangbare type aansluitingen.  Uitgevoerd met extractorstaven Ø25/Ø23 mm voor 'snelreiniging'. Zie uitleg in tab 'Werkingsprincipe.

Klik op een productvariant om het product datablad, tekeningen en andere te downloaden productinformatie te vinden.



Samenvatting van belangrijke specificaties:

  • Vlakke, demontabele bodem
  • Magneetstaven Ø23/Ø25 mm
  • Magneetkwaliteit N-42SH, 8.000 gauss op buis Ø25 mm
  • Max. 10 bar / 140 °C
  • In-/uitlaat: ISO 2-4"/DN50-125 lasbuis of aseptische klemverbinding DIN11864
  • Afwerking: HDN gelast, gepolijst
  • Materialen - contact met product: AISI316(L)
  • Material pakkingen: Silicone vlg. EC1935 / FDA



Opties: meerdere typen interface aansluitingen

  • Aanlasbuis DN50-125 mm vlg. DIN 11850 R2/DIN 11866 A
  • Aanlasbuis 2-4" vlg. DIN 11850/ISO 2037
  • Ferrule aseptische klemverbindingen DN50-125 mm vlg. DIN 11864 A-3



Werkingsprincipe: filteren & afvoeren van ferro-verontreinigingen

Hoe werkt de magnetische filtering?
De magneetunit met zeer sterke neodymium magneetstaven zit middenin de productstroom. Het met ferrodeeltjes verontreinigde product passeert meerdere magneetstaven tijdens het stromen door het filter. De magneten trekken passerende ferromagnetische verontreinigingen aan. De gevangen deeltjes blijven aan de magneten kleven, terwijl het gezuiverde product verder stroomt.

Hoe werkt de reiniging / ijzerafvoer?
Nadat de productstroom is stilgezet neemt u de hele magneetrooster-unit uit het productkanaal. Vervolgens trekt u de magneetstaven uit de extractorbuizen, waarna de ferrodeeltjes van de extractorbuizen vallen.

Reiniging / ijzerafvoer volgorde:

  1. Stop de productstroom
  2. Schroef de klemverbinding van de magneetunit los en neem deze weg
  3. Neem de complete magneetunit uit de behuizing
  4. Neem de magneetunit uit de extractorunit en plaats deze uit de buurt van de extractor, op een schoon oppervlak; De ferrodeeltjes vallen nu van de extractorbuizen; vang deze op en voer ze af
  5. Reinig alle delen met een zachte, schone doek en - zo nodig - een geschikte reinigingsvloeistof
  6. Schuif de magneetunit terug in de extractorunit
  7. Plaats de complete magneetunit terug in de behuizing
  8. Plaats de klemverbinding terug en maak de schroefverbinding weer vast
  9. Herstart de productstroom
