Toepassing: In stortpunten, hoppers, als eindcontrole voor het opzakken, etc.

Magneetroosters filteren zeer fijne (zwak)magnetische ferrovervuiling uit goed stromende poeders en granulaten. Vaak gebruikt als controlefunctie. Reiniging handmatig (snelreiniging).

Ze worden onder meer toegepast in de kunststof-, voedingsmiddelen-, farma- en keramische industrie. In de hopper van uw spuitgietmachine, ter bescherming van uw installatie of als eindcontrole van uw product, bijvoorbeeld net voor het opzakken. Magnetische roosters bestaan uit meerdere zeer krachtige Neoflux® (neodymium) magneetstaven. Deze bevinden zich midden in uw productstroom en vangen daardoor de kleinste ferrodeeltjes - tot 30 micron. Zelfs roestvaststalen schraapsels worden gevangen. Deze deeltjes zijn zo klein dat ze zelfs door een metaaldetector niet gedetecteerd worden.

Een effectieve toepassing is om twee magneetroosters boven elkaar te plaatsen met magneetstaven verspringend boven elkaar. Hierdoor móet het langsstromende product de magneetstaven wel raken of héél dicht passeren. Deze methode hanteren we ook bij onze Cleanflow magneten (roosters in behuizing).

Constructie- & materiaalgegevens

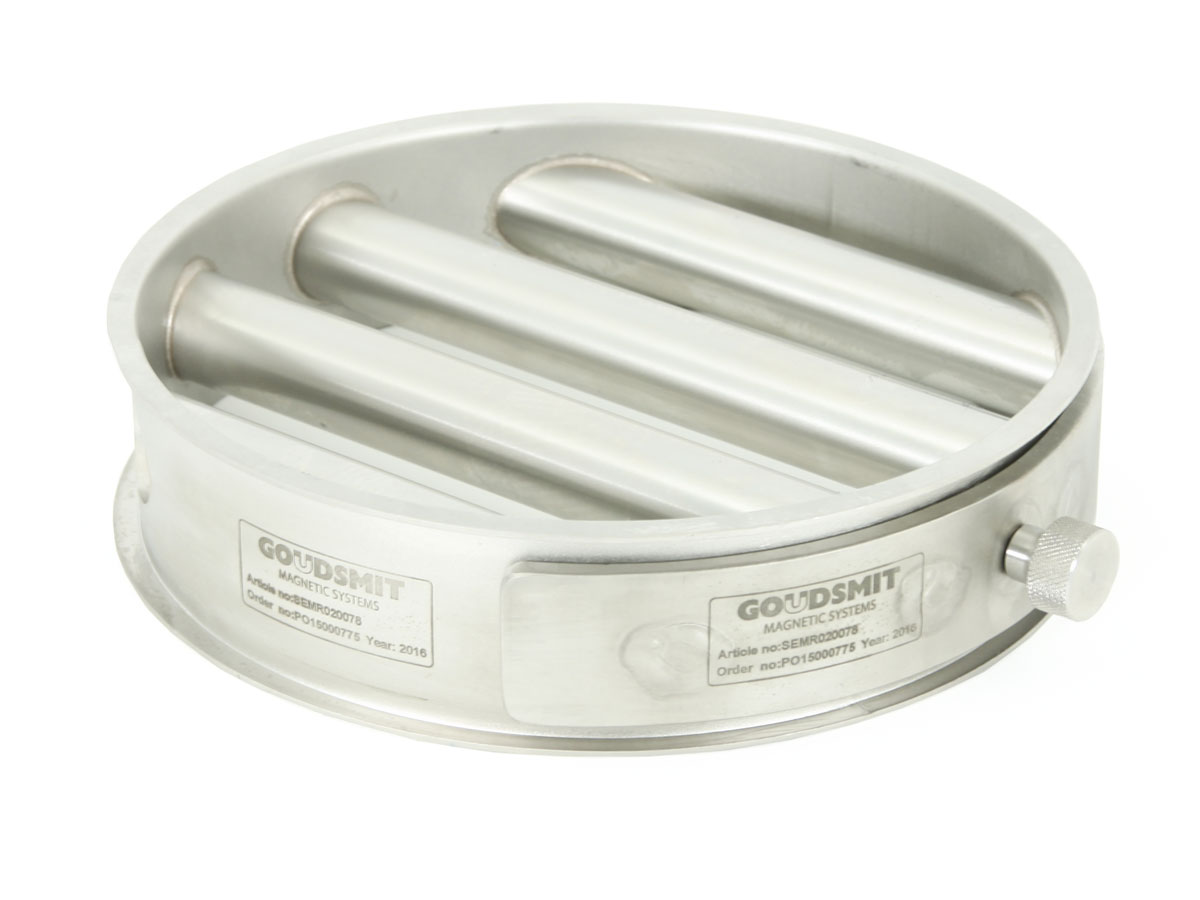

Goudsmit magneetroosters zijn verkrijgbaar in vierkant en rond. De neodymium magneetstaven zijn voorzien van omhullende extractorbuizen. Dit maakt het rooster robuust, en handmatig afvegen overbodig. Door de magneetstaven-unit uit de extractorbuizen te trekken, valt de gevangen metaalvervuiling er vanzelf vanaf. Dit noemen wij 'handmatige snelreiniging'.

De extractorbuizen dienen ook als bescherming van de magneetstaven, waardoor ze langer meegaan.

• Magneetkwaliteit: neodymium N42, Br 13.300 gauss (bij 20 °C), Tmax. 80 °C. (8.000 gauss op buis Ø25)
• Materialen - in contact met product: AISI304 (RVS 1.4301) / AISI316 (SS 1.4401)

Filteren & afvoeren van ferro-verontreinigingen

De procedure om gefilterde ferrodelen af te voeren is als volgt:

1. Stop de productstroom.
2. Neem het rooster in zijn geheel uit het productkanaal of hopper en leg dit op een vooraf goed gezuiverde, niet-magnetische ondergrond (bijv. hout, aluminium of RVS).
3. Verwijder de borging van de 2 roosterdelen.

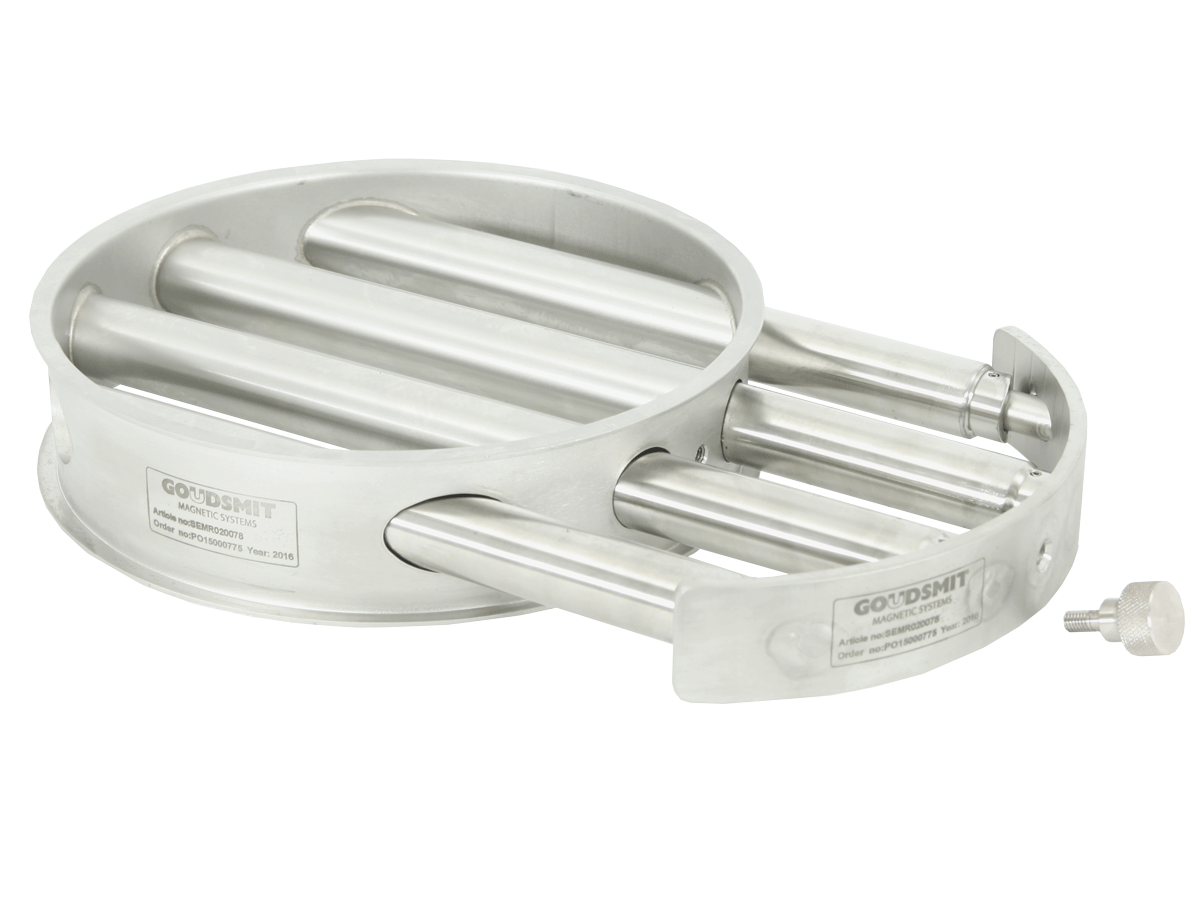

4. Trek de magneetstaven-unit uit de extractorbehuizing.
   De gevangen metaaldelen vallen nu van de extractorbuizen. Let hierbij op dat u de magneetstaven weghoudt bij deze magnetische metaaldelen.
5. Leg het deel met de magneetstaven weg op een eveneens vooraf goed gezuiverde, niet-magnetische ondergrond.
   Let ook nu op dat u de magneetstaven ver genoeg weglegt van de magnetische metaaldelen.
6. Voer de metaalverontreinigingen af.
7. Zo nodig: reinig alle roosterdelen met een droge doek en/of geschikte RVS reinigingsvloeistof.
8. Monteer de 2 roosterdelen en de borging.
9. Plaats het rooster terug in het productkanaal of hopper.
10. Herstart de productstroom.
