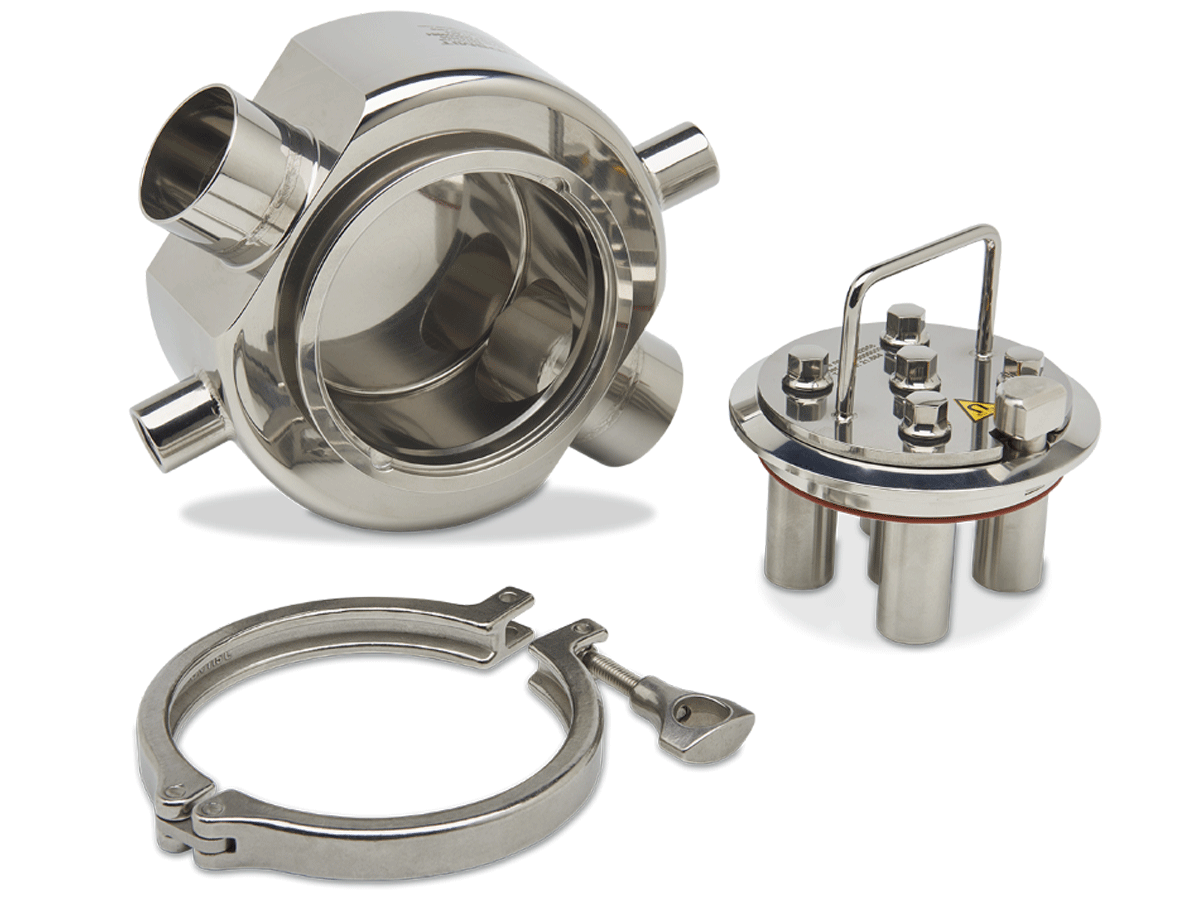

Magneetfilter hygiënisch dubbelwandig - handmatig

Robuuste filters met dubbelwandig - verwarmbaar - huis om stolling van visceuze producten, zoals gesmolten chocolade, te voorkomen. Handmatige snelreiniging. Voor het magnetisch filteren van fijne ferro-verontreinigingen - zoals roestvaststalen slijtdeeltjes - uit uw vloeistof- en poederstromen in drukleidingen tot 10 bar.

Lees meer Lees minder

Zoekresultaten

[Zoekresultaat Tekst]

Uw resultaten in: pagina's, producten en documenten

Scrol om alles te zien. Heeft u niet gevonden wat u zocht? Probeer een andere zoekterm of neem contact met ons op.

Bedoelde u: {{suggestion.Description}} , ?
Zoekterm: {{webshop.searchValue}}
Filters: {{filter.filter}}

Pagina's ({{webshop.productPagesTotalCount}})

Assortiment

{{webshop.totalItems | number}} {{'Producten' | lowercase}}

Geen resultaten gevonden

Sale
Nieuw
{{item.Description}}
Artikelnummer:
Voorraad: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Product key: Gevonden in
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Prijs
Aantal
Prijs per eenheid
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}

Sale
Nieuw
{{item.Description}} {{item.Description}} {{item.Description}}

Artikelnummer:
Voorraad:
Voorraad: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Product key:
Gevonden in
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Prijs
Aantal
Prijs per eenheid
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}
Configureer

Documenten van producten ({{webshop.productDocumentTotalCount}})

{{item.DocumentName}}
[Zoekresultaat Tekst]

Uw resultaten in: pagina's, producten en documenten

Scrol om alles te zien. Heeft u niet gevonden wat u zocht? Probeer een andere zoekterm of neem contact met ons op.

Toepassing: Visceuze producten die kunnen stollen

Het dubbelwandige magneetfilter is ontworpen voor viscueze vloeistoffen die neigen te stollen tegen een koude wand. Alleen geschikt voor producten met laag risico op bacteriegroei, zoals gesmolten chocolade. Een warme vloeistof die door de dubbele buitenwand van de behuizing stroomt, voorkomt stolling van het product. De precieze drukval bij deze filters in uw situatie kunnen wij bij gasvormige of vloeibare producten berekenen met behulp van onze FEM software. De drukval is afhankelijk van de fysische eigenschappen van uw productflow (viscositeit) en de snelheid ervan. Neem hiervoor contact met ons op.



Constructie- & materiaalgegevens

Korte omschrijving
Het industrieel dubbelwandig magneetfilter is zeer robuust. Het heeft vlakke flenzen volgens EN 1092-1 PN16. Uitgevoerd met extractorstaven Ø25/Ø23 mm voor 'snelreiniging'.

Klik op een productvariant om het product datablad, tekeningen en andere te downloaden productinformatie te vinden.

Samenvatting van belangrijke specificaties:

  • Magneetstaven Ø23/Ø25 mm
  • Magneetkwaliteit N-42SH, 8.000 gauss op buis Ø25 mm
  • Max. 10 bar / 140 °C
  • Inlaat/uitlaat: DN50-65-80-100 (EN1092-1)
  • Materialen - in contact met product: AISI316(L)
  • Afwerking: trommel-gepolijst
  • Materiaal pakkingen: siliconen vlg. EG1935 / FDA



Werkingsprincipe: Filteren & afvoeren van ferro-verontreinigingen

Verwarmbare behuizing voorkomt stolling
Door het dubbelwandige huis stroomt een warme vloeistof. Dit voorkomt stolling van het warme product - zoals gesmolten chocolade - tegen een koude buitenwand.

Hoe werkt de magnetische filtering?
De magneetunit met zeer sterke neodymium magneetstaven zit middenin de productstroom. Het met ferrodeeltjes verontreinigde product passeert meerdere magneetstaven tijdens het stromen door het filter. De magneten trekken passerende ferromagnetische verontreinigingen aan. De gevangen deeltjes blijven aan de magneten kleven, terwijl het gezuiverde product verder stroomt.

Hoe werkt de reiniging / ijzerafvoer?
Nadat de productstroom is stilgezet neemt u de hele magneetrooster-unit uit het productkanaal. Vervolgens trekt u de magneetstaven uit de extractorbuizen, waarna de ferrodeeltjes van de extractorbuizen vallen.

Reiniging / ijzerafvoer volgorde:

  1. Stop de productstroom
  2. Maak de schroefverbindingen van de magneetunit los
  3. Neem de complete magneetunit uit de behuizing
  4. Neem de magneetunit uit de extractorunit en plaats deze uit de buurt van de extractor, op een schoon oppervlak;
    De ferrodeeltjes vallen nu van de extractorbuizen; vang deze op en voer ze af
  5. Reinig alle delen met een zachte, schone doek en - zo nodig - een geschikte reinigingsvloeistof
  6. Schuif de magneetunit terug in de extractorunit
  7. Plaats de complete magneetunit terug in de behuizing
  8. Maak de schroefverbindingen weer vast
  9. Herstart de productstroom
