Anwendung: FFiltern von Eisenverunreinigungen aus groben Produktströmen mit hoher Kapazität
Zum Filtern von Eisenverunreinigungen – beispielsweise Eisen oder Stahl – aus Granulaten, Fasern und groben Materialien mit hoher Kapazität in drucklosen Rohrleitungen. Rohrmagnete werden unter anderem in der Schüttgut-, Futtermittel-, Kunststoff-, Recycling- und keramischen Industrie eingesetzt.
Aufbau und Materialdaten
Kurze Beschreibung

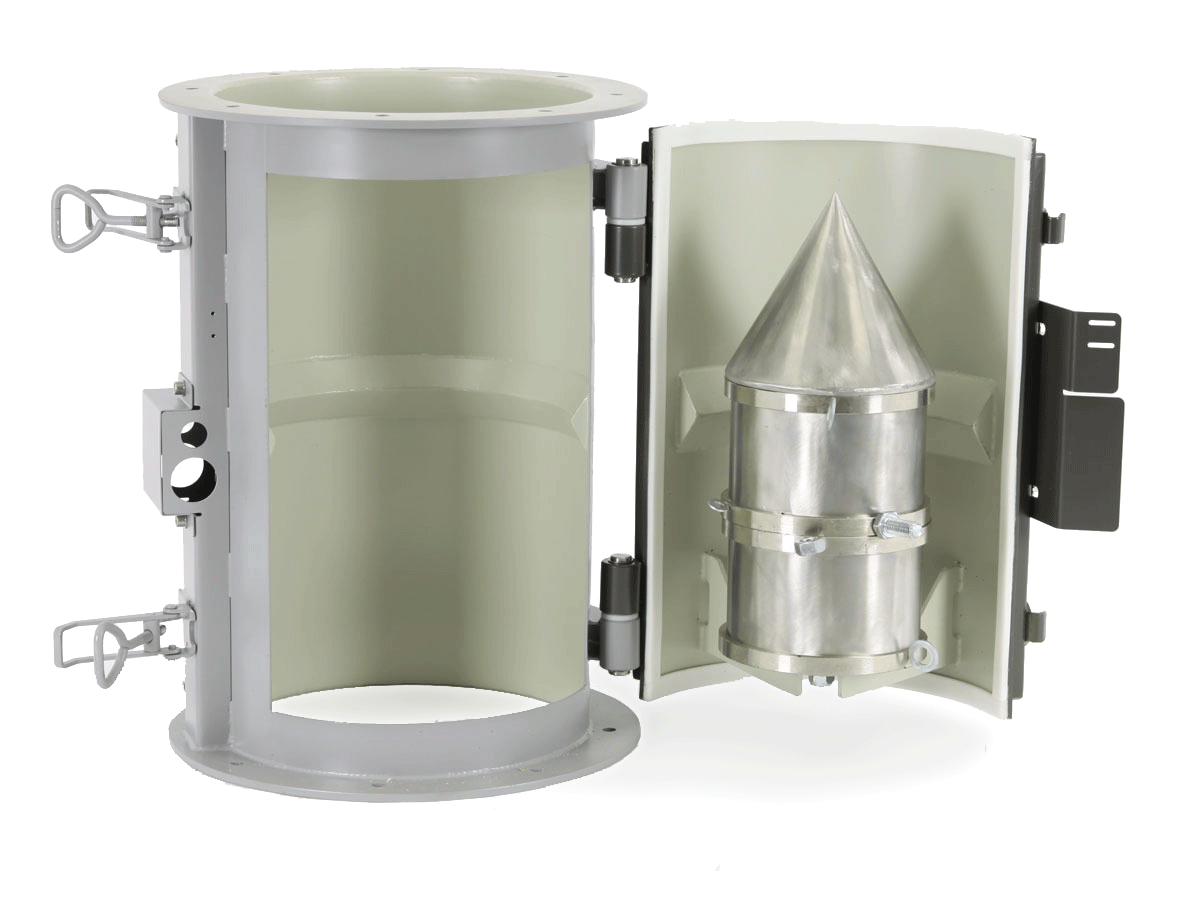

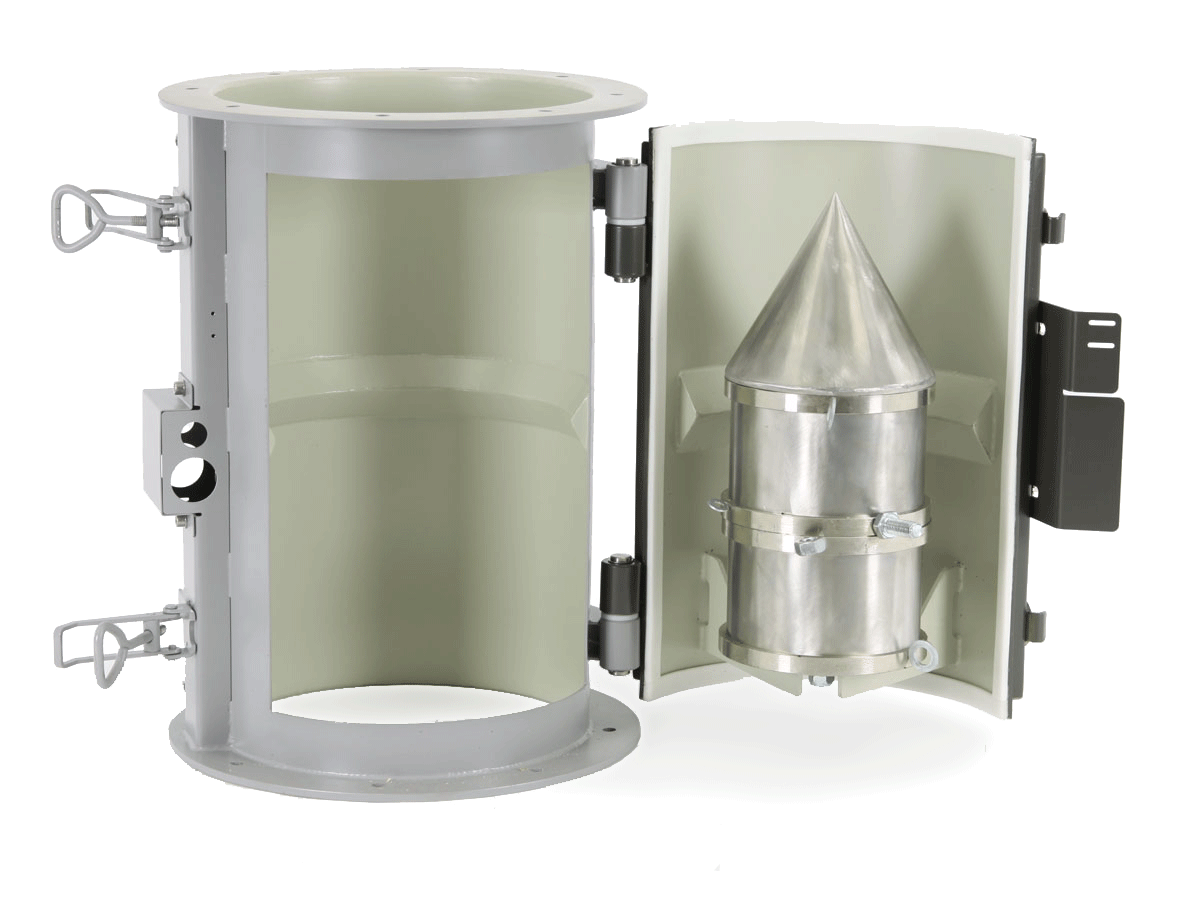

Permanent-Rohrmagnete sind mit einem großen, zylindrischen Permanent-Magnetkern ausgestattet, der ein leistungsstarkes, tief wirkendes Magnetfeld erzeugt. Der Magnetkern filtert die Metallteilchen aus dem Produktstrom und hält diese an drei Magnetpolen fest bis sie gereinigt werden.
Klicken Sie auf eine Produktvariante, um die Datenblätter, Zeichnungen und andere herunterladbare Produktinformationen zu finden.
Zusammenfassung wichtiger Spezifikationen
- Ein kugelförmiger Magnet mit einem Kopfkonus von 60°
- Magnetqualität: Ferrit GSFD-33, 7.000 Gauss auf Magnetoberfläche
- Robustes Stahl-/Edelstahlgehäuse
- Inkl./exkl. angeschweißtem, konischem Ein-/Auslass
- Flansche gemäß DIN 24154- oder Jacob-Verbindungen (nur für konische Ein-/Auslasstypen)
- Finish: lackiert
- Explosionsgeschützt Ex II 1/2 D
Verfügbares Zubehör und Optionen
- Gehäuse aus AISI 316 Edelstahl statt 304
- Türsensor (offen/geschlossen Sicherheit)
- Umgekehrt montierbare Ausführungen für nach oben gerichtete Produktströme
- Magnet-Eisensättigungsmelder „Met-alert Watch Dog“
- Kobaflex PU-Schutzbeschichtung
Funktionsprinzip: Filtern und Austragen von Eisenverunreinigungen
Wie funktioniert das magnetische Filtern?
Dadurch, dass sich der Magnetkern mitten im Produktstrom befindet, verfügt der Rohrmagnet über einen ausgesprochen hohen Abscheidungsertrag. Die runde Gehäuseform und der Magnetkern (mit einem Kopfkonus von 60°) sorgen für einen guten Durchfluss und eine gute Verteilung des Produktstroms.
Anschließend passiert das Produkt drei starke Magnetfelder, wobei Führungsstreifen Produkte, die an die Außenwand fallen zurück zum Magnetkern lenken. Die Magnete ziehen vorbeiströmende Eisenteilchen an. Die aufgefangenen Teilchen bleiben auf einem der drei Magnetpole haften, während das gereinigte Produkt weiterströmt.
Wie funktioniert die Reinigung/der Abtransport des Eisens?
Sie müssen die aufgefangenen Eisenteilchen manuell entfernen. Nachdem Sie den Produktstrom gestoppt haben, können Sie die Tür öffnen. Anschließend wischen Sie den Magneten ab, indem Sie ihn um seine eigene Achse drehen.
Reinigung/Abtransport des Eisens
- Halten Sie den Produktstrom an.
- Lösen Sie die Befestigungsklammern.
- Tragen Sie robuste Arbeitshandschuhe.
- Öffnen Sie die Tür so weit wie möglich.
- Wischen Sie den Magnetkern ab, während Sie ihn um seine Achse drehen.
Fangen Sie die entfernten Eisenteilchen auf und entsorgen sie. - Ziehen Sie die Befestigungsklammern wieder fest.
- Starten Sie den Produktstrom erneut.
Permanent-Rohrmagnete verfügen über einen leistungsstarken kugelförmigen Ferrit-Magnetkern. Sie eignen sich für das Filtern mittlerer bis großer Eisenverunreinigungen aus groben frei fallenden Massenströmen mit hoher Kapazität. Sie werden unter anderem in der Schüttgut-, Futtermittel-, Kunststoff-, Recycling- und Keramikindustrie eingesetzt. Permanent-Rohrmagnete haben im Vergleich zu Elektro-Rohrmagneten eine niedrigere Einbauhöhe. Sie müssen jedoch im Gegensatz zu Elektro-Rohrmagneten manuell gereinigt werden.
