Anwendung: schlecht fließende Pulverstoffe in Freifallanlagen

Die rotierenden Cleanflow-Magnetabscheider sind speziell für schlecht fließende Pulverstoffe geeignet. Die rotierenden Magnetstäbe verhindern Brückenbildung und somit Blockaden und Verstopfung (siehe auch „Arbeitsprinzip“). „Grundausführungen“ eignen sich für so genannte Non-Food-Anwendungen. Die hygienischen „Lebensmittel“/“Pharma“-Ausführungen eignen sich für Nahrungsmittel und pharmazeutische Produkte mit Gefahr für Bakterienwachstum.

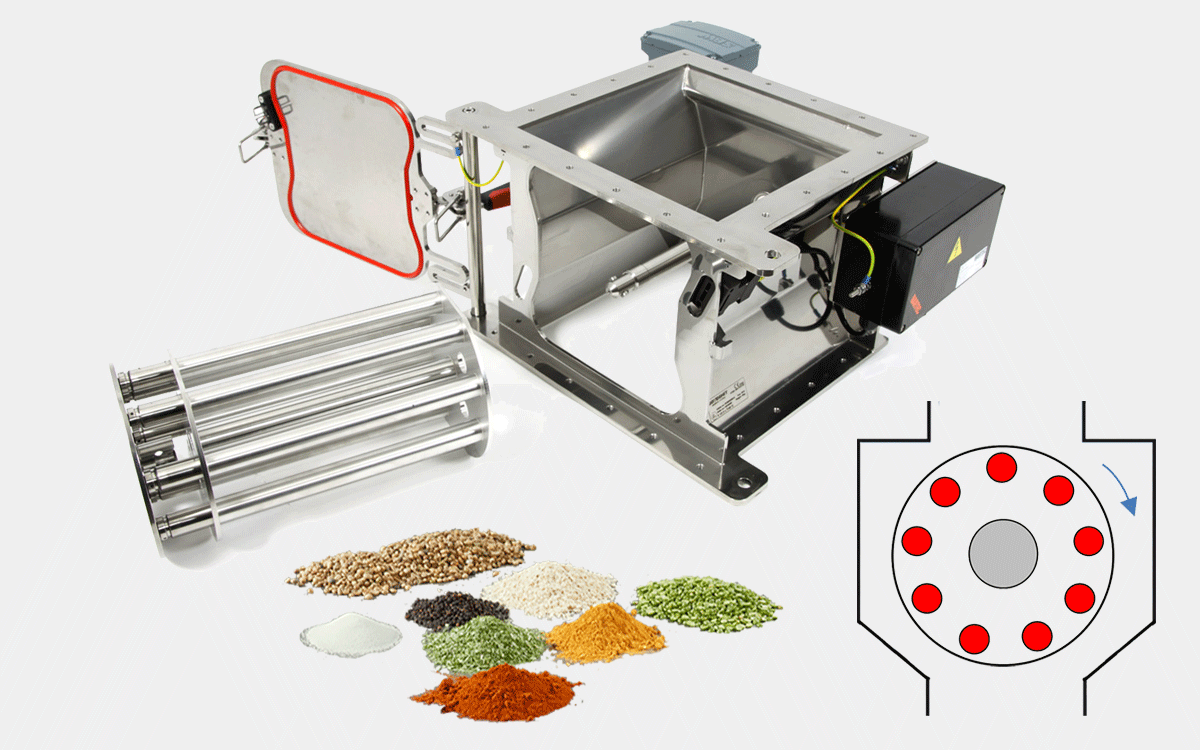

Aufbau und Materialdaten

Zusammenfassung Spezifikationen

• Mehrere Magnetstäbe, die in einem Rotor montiert sind.
• Extraktorstäbe für die „Schnellreinigung“.
• Neodymmagnet.
• Abnehmbarer Rotor auf einer Welle, die von einem Elektromotor angetrieben wird.
• Materialien, die mit dem Produkt in Kontakt stehen: AISI 316(L).
• Tür mit robustem Scharnier, die über Schnellentriegelungsklemmen geschlossen wird.
• Robuste Silikon EC 1935/FDA-Türdichtung.
• Türsicherheitsschalter von Steute - schaltet den Motor ein/aus, wenn die Tür geschlossen/geöffnet ist.

Verfügbares Zubehör, Ausführung und Optionen

Ausführungen:

• Grundtypen eignen sich für Non-Food-Anwendungen - ohne Gefahr für Bakterienwachstum.
• Nahrungsmitteltypen eignen sich für Nahrungsmittel und pharmazeutische Produkte, bei denen das Risiko eines Bakterienwachstums besteht.
• Pharmatypen mit Hydroformgehäuse eignen sich für Nahrungsmittel und die Pharmaindustrie, in denen ein hohes Risiko für Bakterienwachstum besteht. Dieser Typ hat glatte, abgeschrägte Oberflächen und abgerundete Ecken ohne Schweißnähte.
• ATEX: Nahrungsmittel- und Grundtypen gibt es in ATEX konformen und nicht ATEX-konformen Ausführungen, Pharmatypen sind alle ATEX konform. Alle ATEX-Ausführungen sind nach ATEX Ex II 1/2 D zertifiziert.

Optionen:

• Ausführungen für hohe Temperaturen (bis 140 °C) sind nicht in Kombination mit ATEX erhältlich
• Weiße statt rote Türdichtung
• Einlass/Auslass-Adapterstücke von quadratisch auf rund
• Extra starke Magneten
• Anschlusssignale: Analoger Kontakt für den Anschluss an einen PTC-Widerstand

Funktionsprinzip: Filtern und Austragen von Eisenverunreinigungen

Wie funktioniert das magnetische Filtern?
Der Magnetrotor mit sehr starken Neodym-Magnetstäben befindet sich mitten im Produktstrom. Das Produkt mit eisenhaltigen Verunreinigungen passiert beim Durchströmen des Abscheiders immer mehrere Magnetstäbe. Die Magnete ziehen vorbeiströmende ferromagnetische Verunreinigungen an. Die erfassten Teilchen haften an den Magneten, während die gereinigten Produkte weiter fließen. Dadurch, dass der Rotor im Gehäuse rotiert, fällt das Produkt stetig von den Stäben ab. Dies vermeidet „Brückenbildung“, Produktanhäufungen und letztendlich Blockaden. Außerdem bleibt die Kapazität für das magnetische Filtern optimal, weil die Magnete sauber bleiben.

Wie funktioniert die Reinigung/der Abtransport des Eisens?
Nachdem der Produktstrom gestoppt wurde, können Sie die Magnetrotor-Einheit als Ganzes aus dem Produktkanal nehmen. Anschließend können Sie die Magnetstäbe aus den Extraktorrohren entfernen, woraufhin die Eisenteilchen von den Extraktorrohren abfallen.

Reinigung/Abtransport des Eisens

1. Halten Sie den Produktstrom an.
2. Lösen Sie die Befestigungsklammern.
3. Nehmen Sie die komplette Magneteinheit aus dem Gehäuse.
4. Nehmen Sie die Magneteinheit aus dem Extraktorelement und legen sie weit entfernt von dem Extraktorelement auf eine saubere Oberfläche. Fangen Sie die Eisenteilchen, die aus den Rohren herausfallen auf und entsorgen Sie die Teilchen.
5. Säubern Sie alle Teile mit einem weichen Tuch und gegebenenfalls mit einem geeigneten Reinigungsmittel.
6. Schieben Sie die Magneteinheit in das Extraktorelement zurück.
7. Setzen Sie die komplette Magneteinheit wieder in das Gehäuse ein.
8. Ziehen der Befestigungsklammern fest.
9. Starten Sie den Produktstrom erneut.
