Bei Pulverstoffe und Granulate mit relativ viel Eisenverunreinigungen

Geeignet für Granulate und gut fließende Pulverstoffe mit relativ großen Mengen an Eisenverunreinigungen in druckfreien Freifallanlagen. Aufgrund der automatisierten Steuerung und des automatisierten Betriebs für weniger leicht zugängliche Standorte und/oder zentralisierte Steuerungen geeignet.

Nicht geeignet für:

• Anlagen, in denen ein Produktverlust nicht akzeptabel ist. Während eines Reinigungszyklus kann ein Teil des Produkts zusammen mit den aufgefangen magnetischen Teilchen aus dem Produktkanal fließen.
• Schlecht fließende klebrige/fettige Pulverstoffe, die Verstopfungen verursachen. Für diese Anwendungen sind die rotierenden Ausführungen dieser Cleanflows eine bessere Lösung.
• Transport in Druckleitungen.
• Produkte mit Partikeln kleiner als 0,2 mm.

Aufbau und Materialdaten

Kurze Beschreibung

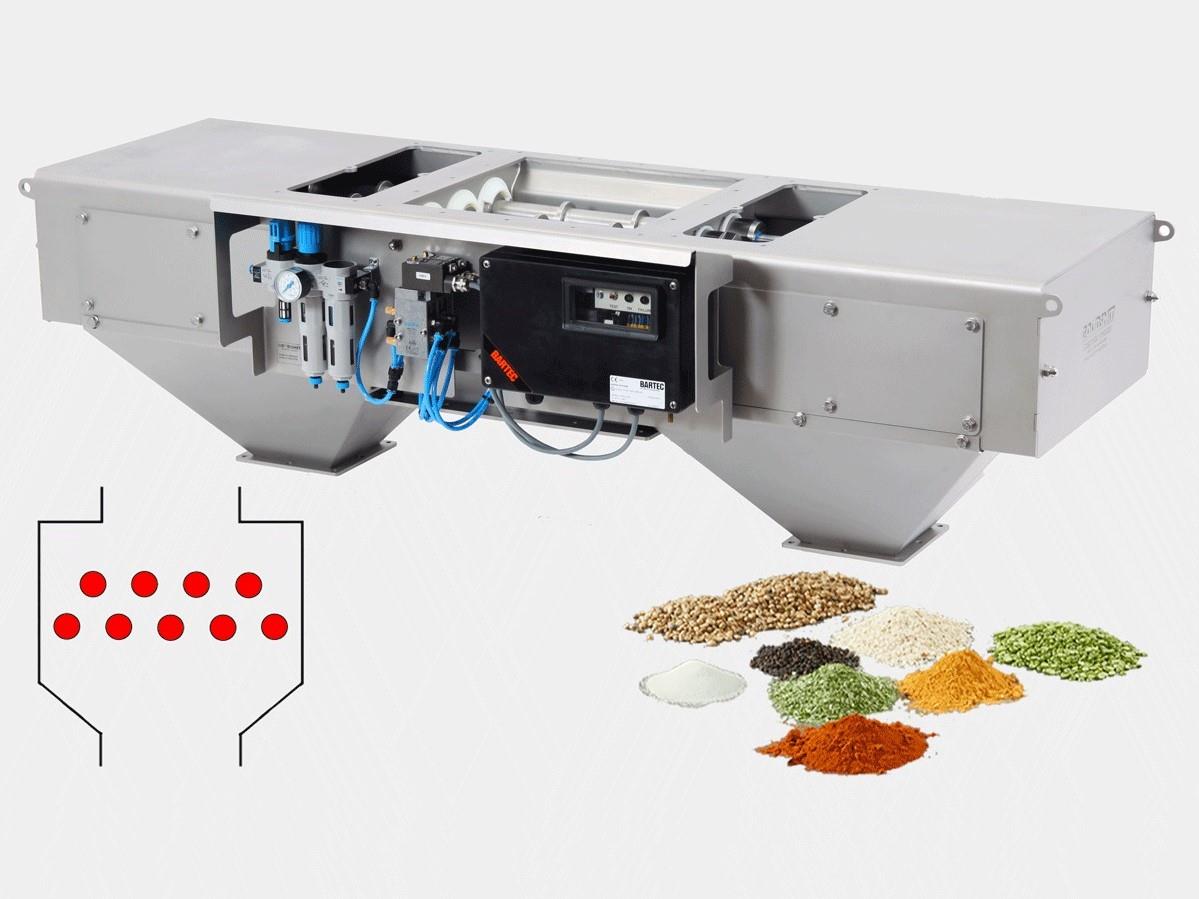

Diese automatischen Cleanflow Magnetscheider haben zwei Magnetgitter, die übereinander versetzt liegen. Sie enthalten pneumatisch betätigte Magnetstäbe, die aus robusten druckluftbetätigten Ø34 mm Edelstahl-Rohren mit Magnetpaketen aus Neodym N42 bestehen. Die Stäbe messen weisen nicht weniger als 9.400 Gauss an den Ø34 mm Rohren auf.

Klicken Sie auf eine Produktvariante, um die Datenblätter, Zeichnungen und andere herunterladbare Produktinformationen zu finden.

Zusammenfassung wichtiger Spezifikationen

• Siemens LOGO! SPS-Steuerung.
• ØDruckluftbetätigte 34 mm Magnetstäbe.
• Magnetqualität: Neodym N-42, 9.400 Gauss am Ø34 mm Rohr.
• Material des Gehäuses und der Magnetstäbe: AISI 304/AISI 316 (L).
• Finish: granulatgestrahlt.
• Material der Dichtungen: PA6 G-konform EC 1935/FDA.

Verfügbares Zubehör und Optionen

• Ausführung geeignet für hohe Temperaturen bis 120 °C (nicht erhältlich für ATEX II 1/2 D Ausführungen)
• Magnetstäbe Endpositionserkennung (nicht erhältlich für ATEX II 1/2 D Ausführungen)

Funktionsprinzip: Filtern und Austragen von Eisenverunreinigungen

Wie funktioniert das magnetische Filtern?
Die Magnetgitter mit sehr starken Neodym-Magnetstäben befinden sich mitten im Produktstrom. Das Produkt mit eisenhaltigen Verunreinigungen passiert beim Durchströmen des Abscheiders immer zwei Magnetstäbe. Die Magnete ziehen vorbeiströmende ferromagnetische Verunreinigungen an. Die erfassten Teilchen haften an den Magneten, während die gereinigten Produkte weiter fließen.

Wie funktioniert die Reinigung/der Abtransport des Eisens?

• Die Produktion kann während der Reinigung fortgesetzt werden, da die Magnetstäbe der Cleanflows horizontal im Produktkanal fixiert sind. Dadurch können magnetische Verunreinigungen niemals passieren.
• Die Druckluftrohre, welche die Magnetstäbe umschließen, sind sowohl im Produktkanal horizontal als auch in den linken und rechten Rinne fixiert und sorgen für den Austrag von Eisenteilchen.
• Nachdem das Startsignal für einen Austrag der Eisenteilchen gegeben wurde, schieben sich die Rohre mittels Druckluft über die Magnete bis zur linken oder rechten Austragschurre.
• Die Halteringe an den Rohren ziehen die erfassten Eisenteilchen aus dem Produktkanal. Sobald sie sich außerhalb des Produktkanals befinden, fallen die Eisenteilchen ab, da sie sich außerhalb des Magnetfelds befinden.
• Der zeitliche Abstand zwischen den Austragszyklen zweier Eisenteilchen kann lokal eingestellt werden, entweder in der SPS-Steuerung der Maschine oder an der Zentralsteuerung.
