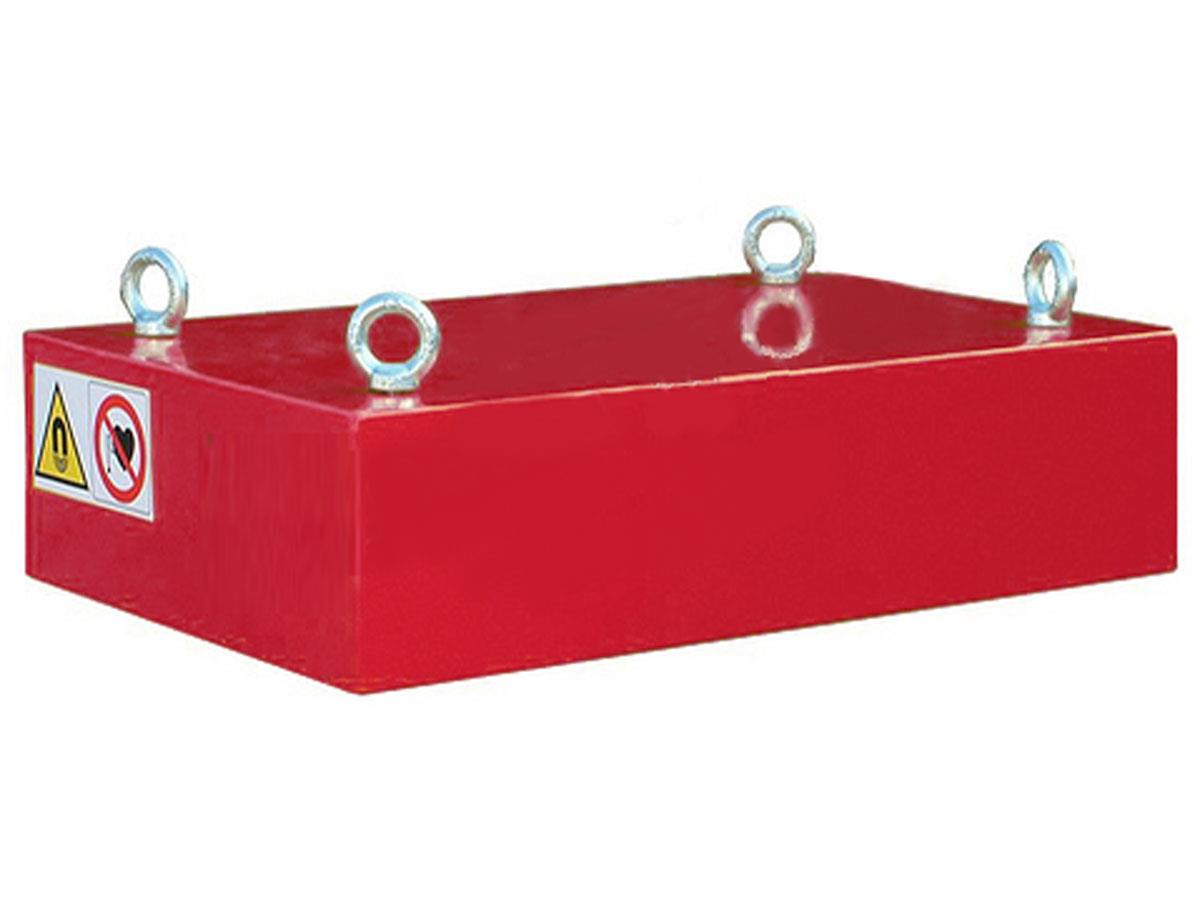

Anwendung von Aushebe-Ferrit-Plattenmagnete

Ferritmagnetplatten (Plattenmagnete) entfernen ferromagnetische (Fe) Partikel bis zu einer Größe von 0,5 mm. Der Vorteil ist, dass diese bei höheren Temperaturen (250 °C) eingesetzt werden können. Sie sind jedoch nicht zum Auffangen von Edelstahlspänen geeignet. Die Abmessungen werden basierend auf der gewünschten Fangfeldtiefe ausgewählt: Je tiefer das Feld, desto schwerer und größer wird der Magnet. Aus diesem Grund entscheidet man sich oft für die kompakteren und ebenso starken Neodym (Neoflux®)-Plattenmagnete.

Einbau von Ferrit Plattenmagneten

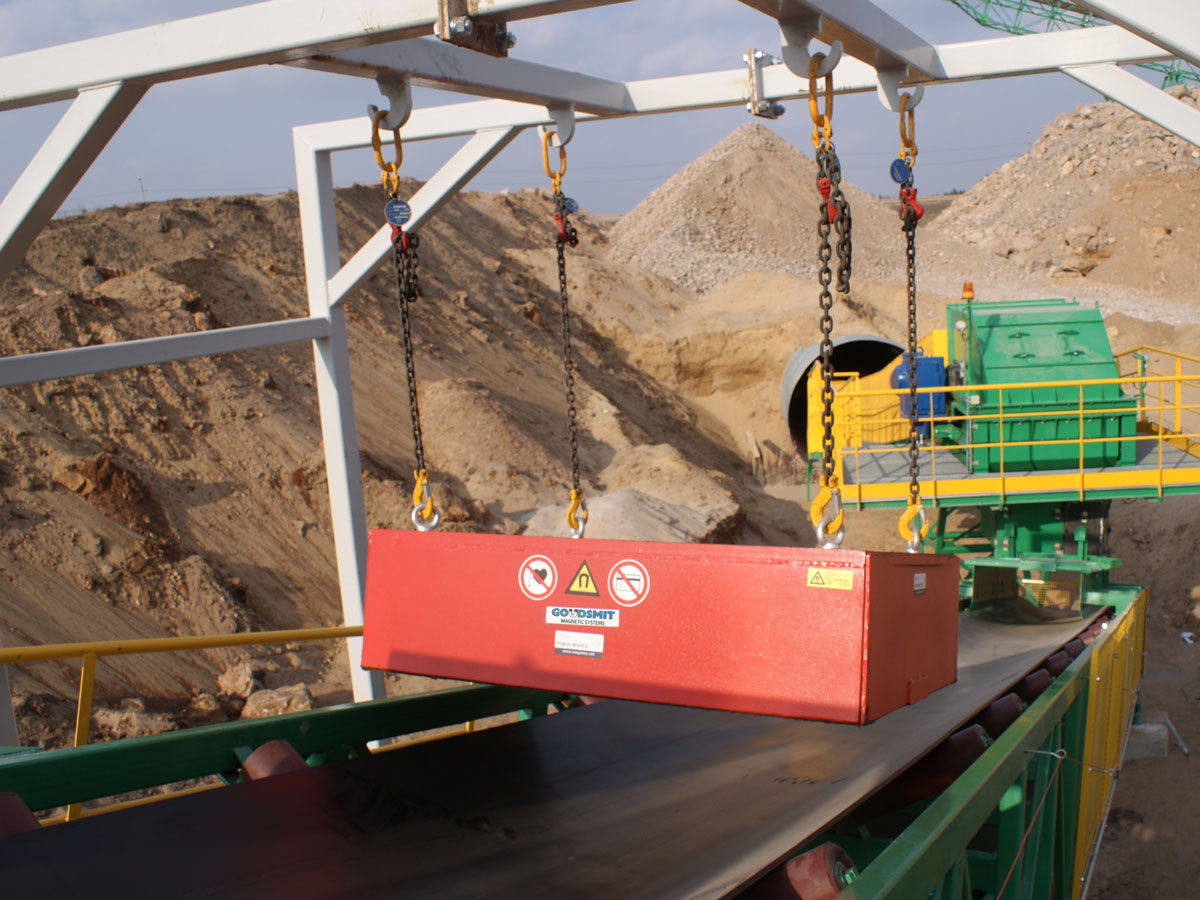

• Überbandeinbau oder Einbau in/gegen eine Freifalllinie. Goudsmit liefert Montageplatten für den Einbau in eine Freifalllinie (sehen Sie auch Schurrenmagnete). Auf diese Weise können sie staubdicht montiert und einfach gereinigt werden.
• Bei einer Breite von über 300 mm wird die Verwendung eines Neodymmagneten für den Einbau in eine Freifalllinie empfohlen. Bei derartigen Anwendungen sind Ferrit-Plattenmagnete für eine manuelle Reinigung zu schwer. Denken Sie daran, falls Sie eine Überbandmontage erwägen, dass die Konstruktion direkt unter dem Magneten aus nicht-magnetischem Material bestehen muss.

Konstruktion von Ferrit Plattenmagneten

Goudsmit stellt Plattenmagnete her, die über Produktlinien montiert werden, um mithilfe von „Flusssteuerung" ein tieferes Fangfeld zu erzeugen. Hierbei befinden sich zusätzliche Magnete zwischen den Polen, die dafür sorgen, dass die Feldlinien tiefer in den Produktstrom eindringen. Eine Kante verhindert, dass eingefangene Eisenpartikel vom Produktstrom wieder abtransportiert werden.

Reinigung von Ferrit Plattenmagneten

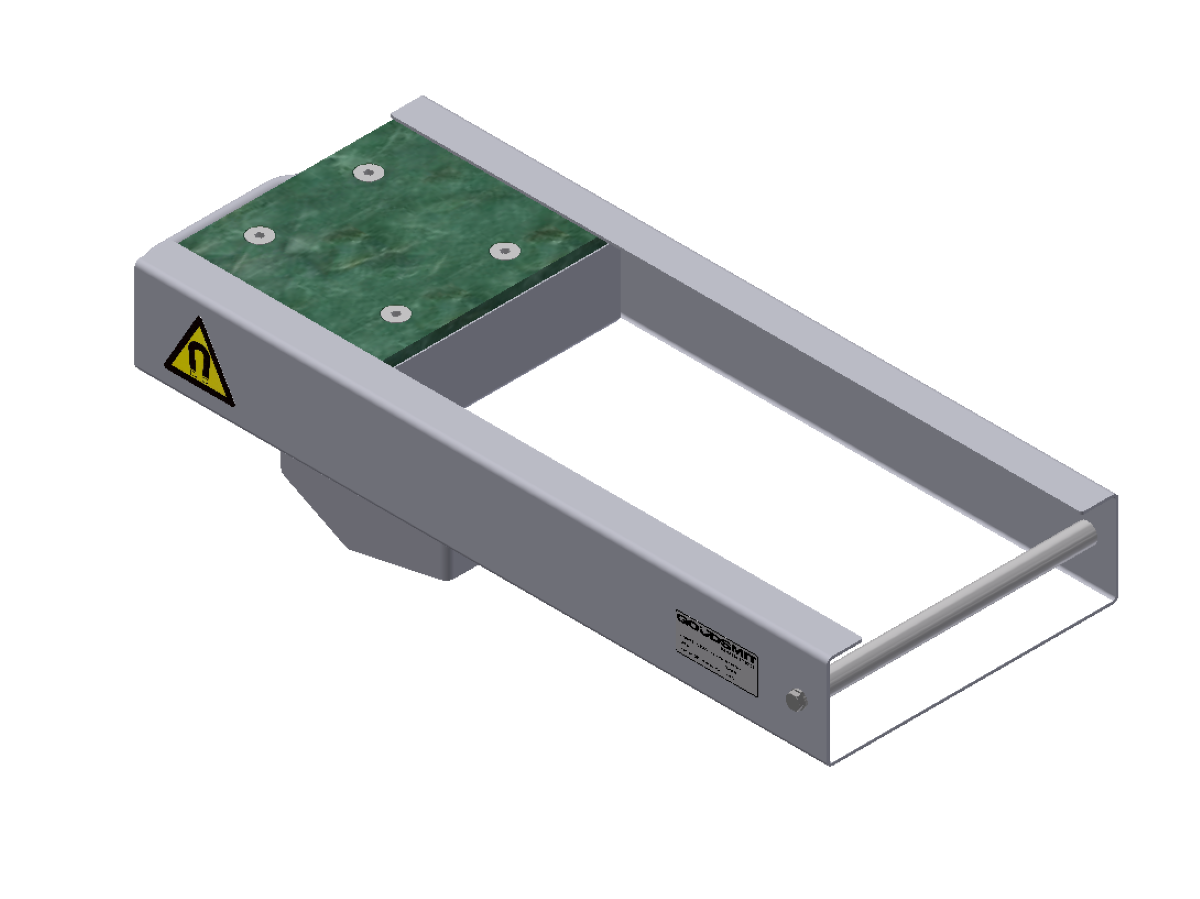

Die Reinigung des Plattenmagneten erfolgt von Hand (durch Abwischen) oder mithilfe einer Extraktorplatte (Schnellreinigung). Hierbei schwenken Sie die Extraktorplatte vom Magneten weg. Die Fe-Partikel fallen von der Extraktorplatte ab, sobald diese ausreichend weit vom Magnetfeld wegbewegt werden. Sehen Sie für die Schnellreinigung auch unsere Schurrenmagnete.
