Convoyeurs magnetiques à courroie synchrone

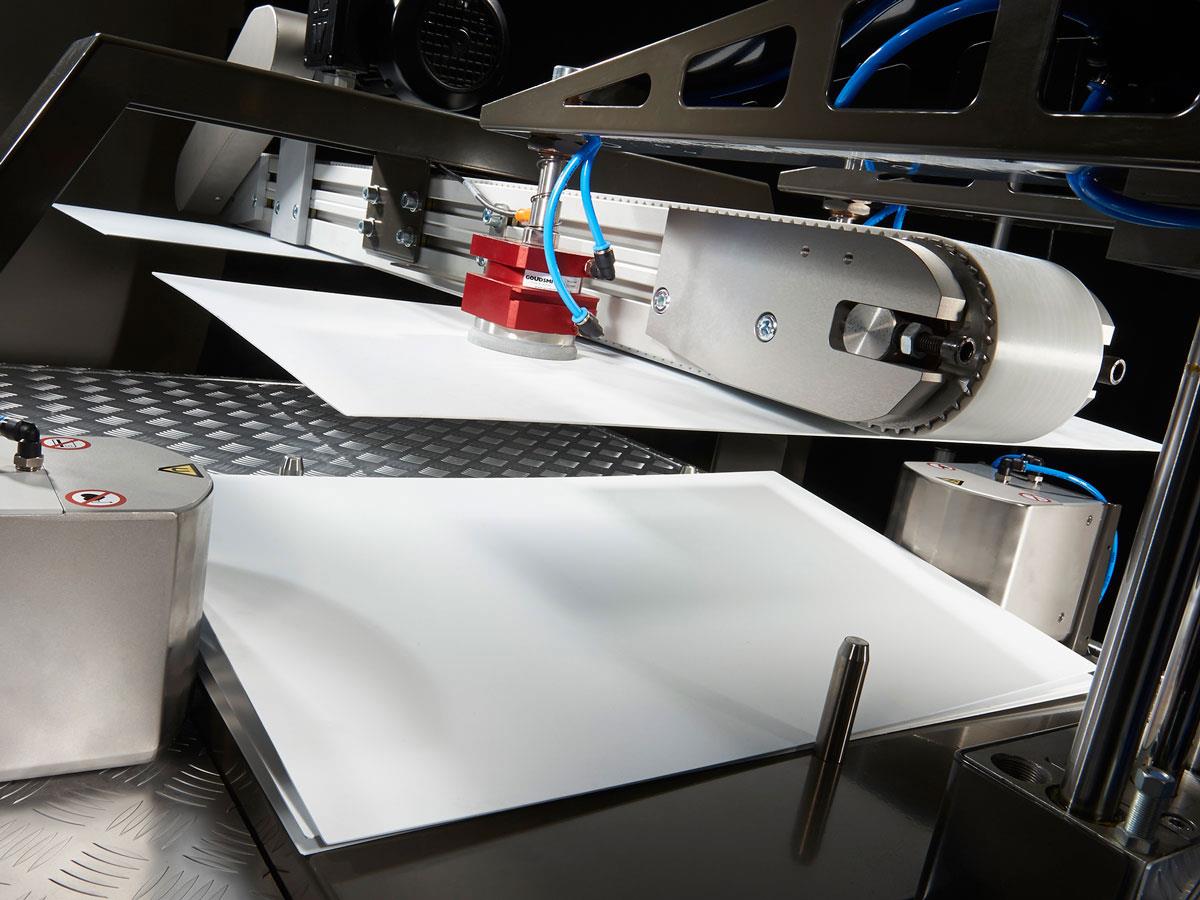

Une bande magnétique à courroie transporte les tôles rapidement et de manière extrêmement précise depuis et vers les machines-outils. Grâce à la force magnétique, la pièce reste positionnée de façon précise entre deux processus d’outillage. Ceci assure également le positionnement de la tôle lorsqu’elle est manipulée par un robot. Les bandes à courroie sont équipées d’aimants permanents ou d’électroaimants. Lorsque vous souhaitez retirer les pièces de la bande transporteuse, les bandes à courroie avec électroaimants conviennent parfaitement. Ceci désactive le champ magnétique lorsque le robot saisit la pièce. Les bandes magnétiques à courroie de Goudsmit permettent également de transporter les tôles verticalement ou en suspension.

Résultats de la recherche

[Résultats de la recherche texte de la page ]

Vos résultats dans : pages, produits et documents

Faites défiler pour tout voir. Vous n'avez pas trouvé ce que vous cherchiez ?
Essayez un autre terme de recherche ou contactez-nous.

Vouliez-vous dire: {{suggestion.Description}} , ?
Terme de recherche: {{webshop.searchValue}}
Filtres: {{filter.filter}}

Pages ({{webshop.productPagesTotalCount}})

Assortiment

{{webshop.totalItems | number}} {{'Produits' | lowercase}}

Aucun résultat trouvé

Nº d'article:
Stock: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Clé de produit: Trouvé dans
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Prix
Quantité
Prix ??par unité
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}

Sale
Nouveau
{{item.Description}} {{item.Description}} {{item.Description}}

Nº d'article:
Stock:
Stock: {{item.ItemStock.Stock ? item.ItemStock.Stock : '0'}}
Clé de produit:
Trouvé dans
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleX.length > 0 ? item.ItemVariations[0].TitleX : ItemVariationX}}:
{{item.ItemVariations.length > 0 && item.ItemVariations[0].TitleY.length > 0 ? item.ItemVariations[0].TitleY : ItemVariationY}}:
Prix
Quantité
Prix ??par unité
{{itemRebate.AmountStart}} {{itemRebate.AmountStart < itemRebate.AmountEnd ? " - " + itemRebate.AmountEnd : " + "}}

Documents des produits ({{webshop.productDocumentTotalCount}})

[Résultats de la recherche texte de la page ]

Vos résultats dans : pages, produits et documents

Faites défiler pour tout voir. Vous n'avez pas trouvé ce que vous cherchiez ?
Essayez un autre terme de recherche ou contactez-nous.

Application des convoyeurs magnetiques à courroie synchrone

Avec les bandes à courroie, vous pouvez déplacer les tôles d’acier en toute sécurité et rapidement vers et depuis les machines-outils. Leur vitesse élevée (jusqu’à 3 m/s) et leur grande accélération (jusqu’à 6 m/s²) permettent un haut niveau de productivité. Cette technologie permet également le convoyage vertical ou suspendu des pièces et des tôles. L’application continue de la force magnétique durant le convoyage permet d’assurer un positionnement exact sans glissement. Ceci permet d’éviter l’accumulation de produits et les potentiels dommages en découlant, tels que des interruptions de production donnant lieu à des coûts élevés.

Les bandes à courroie sont fréquemment employées pour la sortie et l’entrée sur les tables de découpe laser et les presses lieuses. Outre le secteur de la métallurgie, les bandes à courroie sont également utilisées sur les lignes d’assemblage du secteur automobile, de l’industrie aérospatiale et de la haute technologie.

Les bandes à courroie sont équipées d’aimants permanents ou d’électroaimants. Les bandes à courroie à aimant permanent sont tout particulièrement adaptées au convoyage. Lorsqu’un robot doit retirer les tôles d’acier de la bande transporteuse, nous recommandons les électroaimants. Ceci peut être désactivé dès qu’un préhenseur robot saisit la tôle.



Connexion et fonctionnement des bandes à courroie

Possibilités
Les bandes magnétiques à courroie sont disponibles dans presque toutes les longueurs de 0,5 à 6 m. Les exemples de produits illustrés ne sont qu’une indication des possibilités. Le montage longitudinal est rendu possible par la construction modulaire et permet de combiner ou d’étendre les convoyeurs. Vous pouvez faire fonctionner les bandes transporteuses grâce à un couplage avec pignon.

Tension de la connexion
Si la bande transporteuse est équipée d’électroaimants, le fonctionnement s’effectue par le biais de boîtes de jonction à 24 VCC. La version à aimant permanent n’a besoin d’alimentation que pour la rotation de la bande transporteuse.



Construction robuste

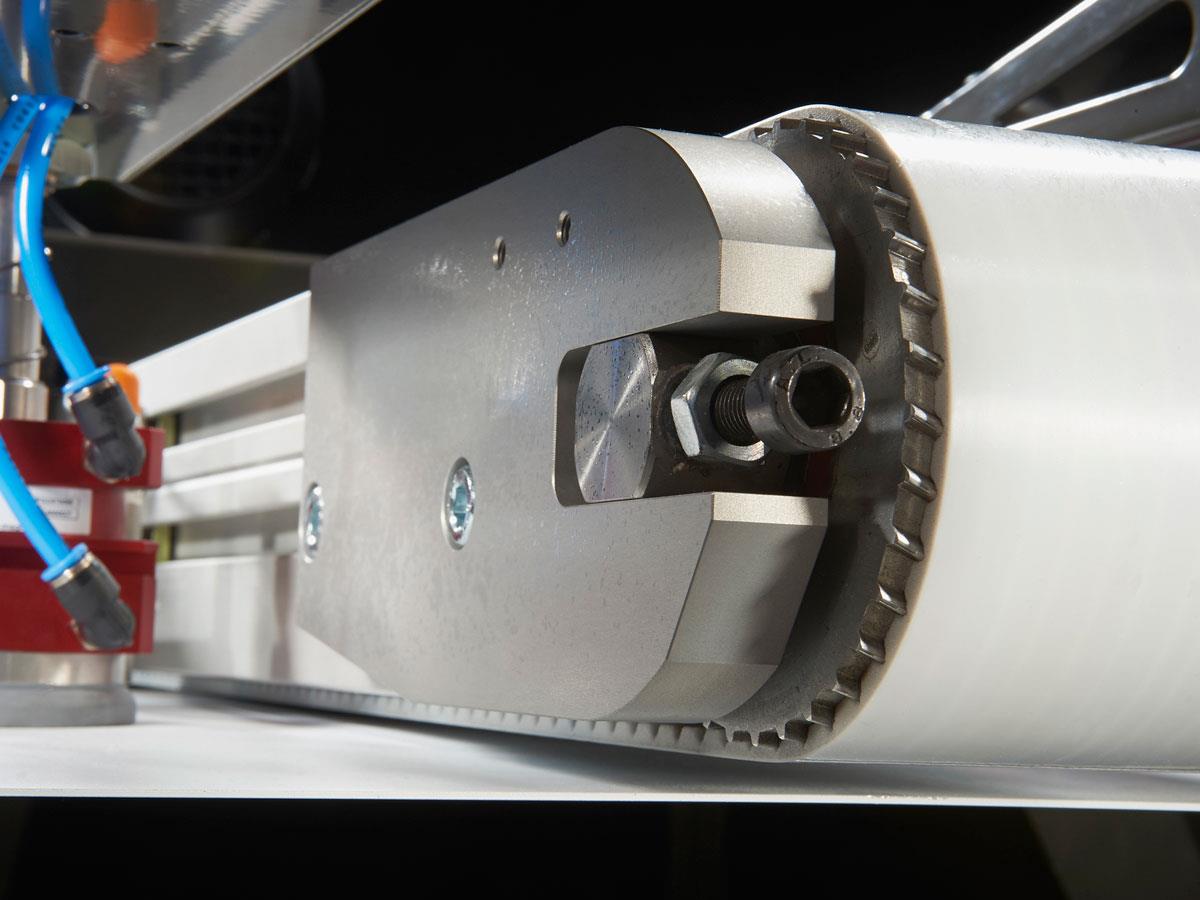

Les bandes à courroie ont une construction robuste ne nécessitant que peu de maintenance. L’ensemble du logement pour la poulie et l’aimant est en aluminium anodisé, pour éviter toute formation de rouille. La bande transporteuse est en PU résistant à l’usure ; le remplacement de la bande est donc rarement dû à l’usure.



Principe de fonctionnement de la bande à courroie

Les bandes à courroie utilisent de puissants aimants situés sous la bande transporteuse. La configuration spéciale des aimants permet d’assurer un champ magnétique linéaire garantissant une attraction correcte et un positionnement stable durant le convoyage. La vidéo illustre comment les pièces de tôle métallique sont transportées et comment les préhenseurs magnétiques saisissent les tôles. Vous avez des questions concernant l’application de cette technologie magnétique à votre processus ? Contactez l’un de nos spécialistes.
